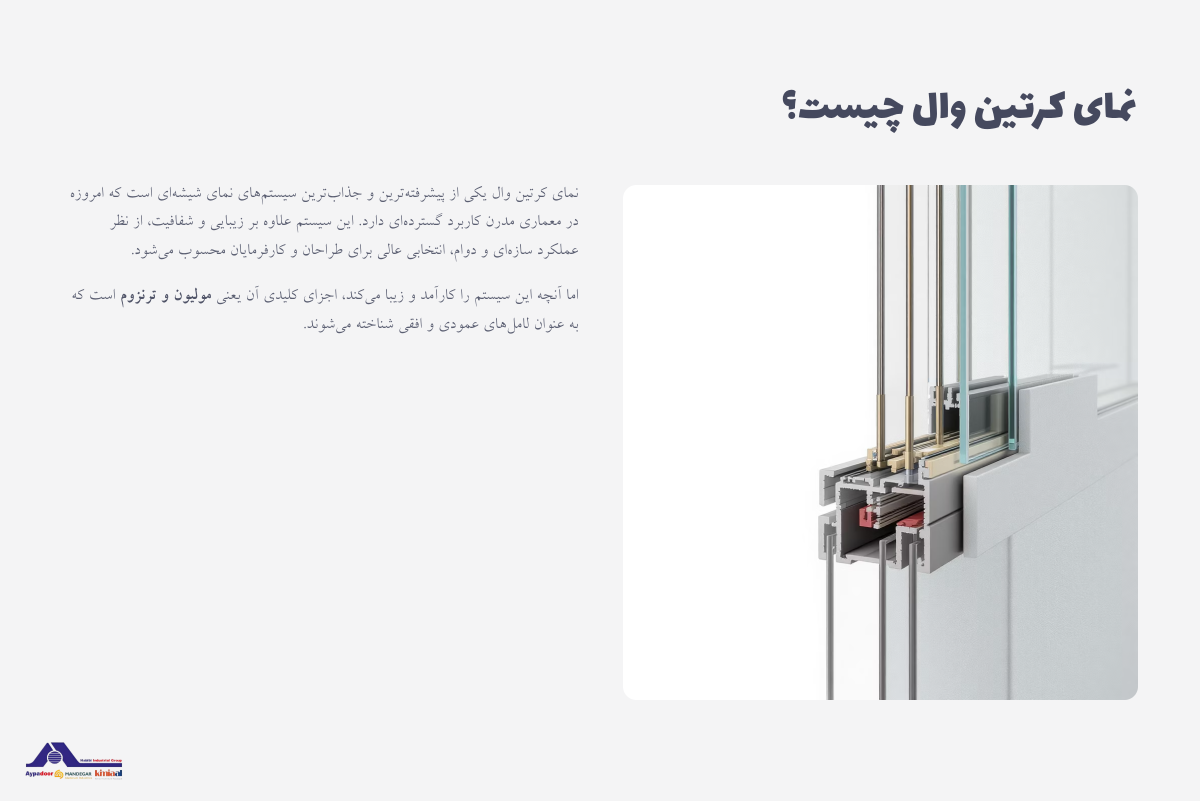

نمای کرتین وال یکی از پیشرفتهترین و جذابترین سیستمهای نمای شیشهای است که امروزه در بسیاری از پروژههای معماری مدرن مورد استفاده قرار میگیرد. این نوع نما، علاوه بر زیبایی و شفافیت، از نظر عملکرد سازهای و دوام، انتخابی عالی برای طراحان و کارفرمایان محسوب میشود. اما چیزی که این سیستم را کارآمد و زیبا میکند، اجزای کلیدی آن یعنی مولیون و ترنزوم است.
اگر با این واژهها آشنا نیستید، نگران نباشید! در این مقاله به زبان ساده توضیح دادهایم که مولیون و ترنزوم چیست، چه نقشی دارند و چرا استفاده از پروفیلهای آلومینیومی در این سیستم، بهترین انتخاب برای نمای کرتین وال است. شما همچنین با انواع پروفیلها، نکات فنی، استانداردهای طراحی، مزایای استفاده و روش انتخاب بهترین پروفیلها آشنا خواهید شد.
این مقاله توسط گروه صنعتی آلومینیوم حبیبی تهیه شده است تا شما را در مسیر انتخاب پروفیلهای مناسب برای پروژههای ساختمانی راهنمایی کند.

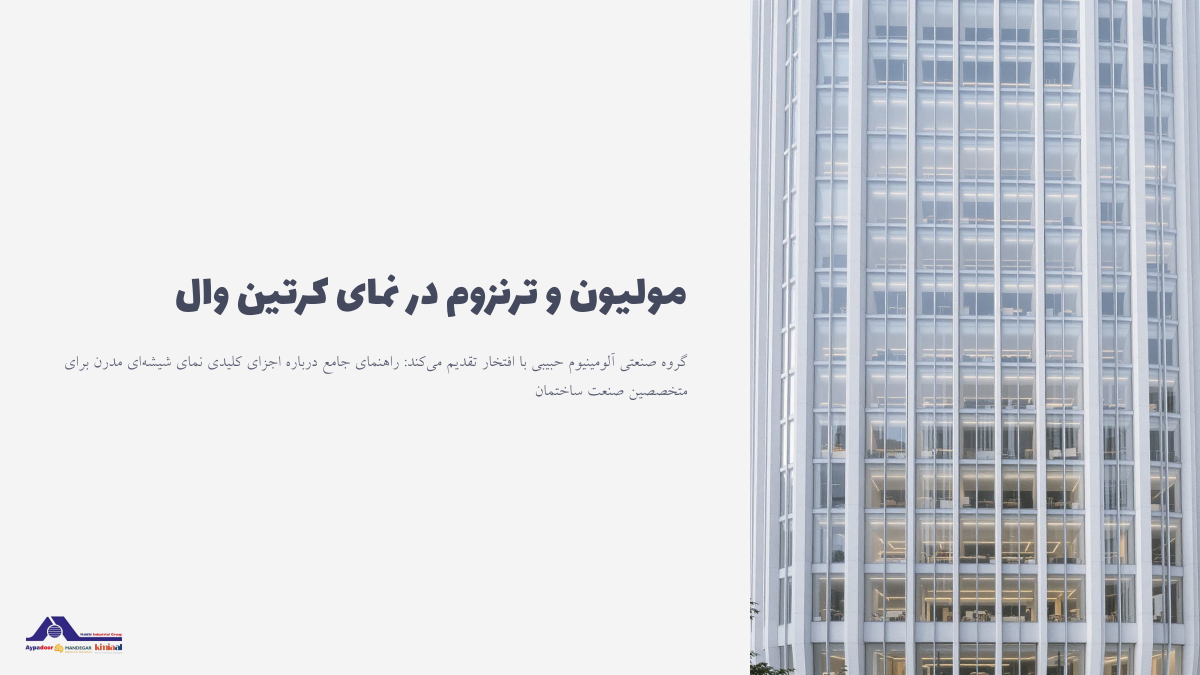

مولیون و ترنزوم در نمای کرتین وال چیست؟
مولیون یکی از اجزای اصلی در سیستم نمای کرتین وال است و به عنوان پروفیلهای عمودی در این سازه شناخته میشود. این پروفیلها نقش ستونهای سازهای را ایفا میکنند و وظیفه انتقال وزن شیشهها و پنلهای شیشهای را به اسکلت اصلی ساختمان بر عهده دارند. در واقع، مولیونها مانند ستونهای عمودی در سازه عمل میکنند و بار سازهای ناشی از وزن شیشهها، فشار باد و نیروهای محیطی را به ساختمان منتقل میکنند تا سیستم نمای کرتین وال پایدار باقی بماند. علاوه بر نقش سازهای، مولیونها در طراحی بصری نما نیز بسیار مؤثر هستند؛ خطوط عمودی ایجاد شده توسط این پروفیلها به نمای ساختمان جلوهای مدرن، منظم و شیک میبخشند.
ترنزوم به عنوان پروفیلهای افقی در سیستم نمای کرتین وال، مکمل مولیونها محسوب میشود و نقش مهمی در تقسیمبندی شیشهها و پنلهای نما دارد. این پروفیلها شیشههای بزرگ را به بخشهای کوچکتر تقسیم میکنند که این تقسیمبندی علاوه بر ایجاد نظم و سهولت در نصب، استحکام سازه را نیز افزایش میدهد. ترنزومها همچنین وظیفه انتقال بار شیشهها به مولیونها را بر عهده دارند و بهطور کلی، در استقرار و پایداری سازه کرتین وال نقش اساسی ایفا میکنند. از نظر بصری، ترنزومها خطوط افقی منظمی را در نمای ساختمان ایجاد میکنند که در ترکیب با خطوط عمودی مولیونها، نمایی متوازن و زیبا برای ساختمان فراهم میآورند.
خلاصه مطالب:
| عنوان | توضیحات |
| مولیون چیست؟ | پروفیلهای عمودی در نمای کرتین وال که وظیفه تحمل بار و استحکام سازه را دارند. |
| ترنزوم چیست؟ | پروفیلهای افقی که شیشهها را تقسیمبندی کرده و به انتقال بار کمک میکنند. |
| تفاوت مولیون و ترنزوم | مقایسه از نظر ساختار، جایگاه نصب و نقش آنها در زیبایی و تحمل بار. |
| انواع پروفیلهای مولیون و ترنزوم | استاندارد و سفارشی، تفاوتها در ضخامت، پوشش و مقاومت. |
| مزایای پروفیلهای آلومینیومی | مقاومت بالا، سبکی، دوام در شرایط جوی مختلف. |
| نقش مولیون و ترنزوم در زیبایی نما | تأثیر طراحی این پروفیلها بر ظاهر مدرن و جذابیت معماری. |
| راهنمای انتخاب بهترین پروفیلها | نکات مهم برای انتخاب بر اساس پروژه، بودجه و شرایط محیطی. |

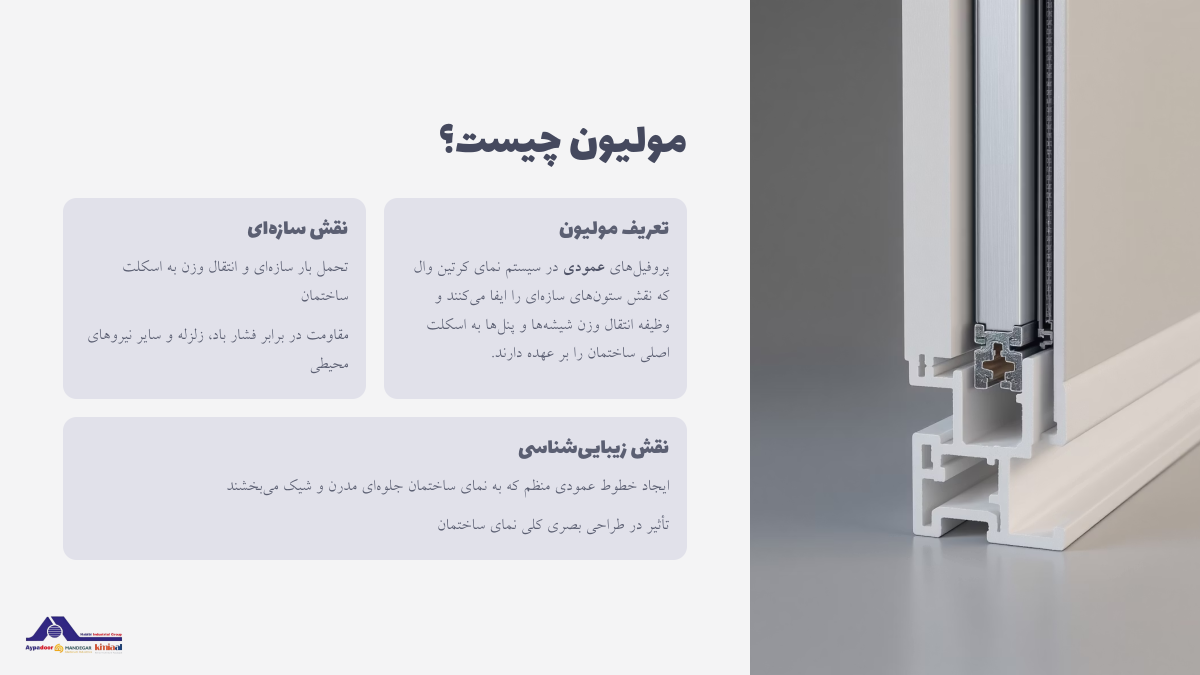

مولیون چه نقشی در سازه نمای کرتین وال دارد؟
مولیونها همان پروفیلهای عمودی در سیستم نمای کرتین وال هستند که وظیفه اصلی آنها تحمل بار سازهای و انتقال وزن شیشهها و پنلها به اسکلت اصلی ساختمان است. این پروفیلها به دلیل استحکام بالا، یکی از اجزای کلیدی در ساختار کرتین وال محسوب میشوند.
علاوه بر نقش سازهای، مولیونها تأثیر زیادی در زیبایی و نظم بصری نما دارند. خطوط عمودی که توسط مولیونها ایجاد میشود، به ساختمان جلوهای مدرن و منظم میبخشد. این پروفیلها معمولاً از جنس آلومینیوم ساخته میشوند که به دلیل سبکی، مقاومت بالا و دوام در برابر شرایط جوی، بهترین گزینه برای استفاده در سیستمهای نمای کرتین وال هستند. به طور کلی، مولیونها نه تنها وظیفه تحمل بار و ایجاد استحکام سازه را دارند، بلکه در طراحی بصری و زیبایی نمای ساختمان نیز نقش مهمی ایفا میکنند.
ویژگیهای کلیدی مولیون:
- انتقال بار: مولیونها به عنوان ستونهای عمودی، وزن شیشهها و پنلها را به سازه اصلی منتقل میکنند.
- ایجاد استحکام: این پروفیلها باعث میشوند نمای کرتین وال در برابر فشار باد، زلزله و سایر نیروهای خارجی مقاوم باشد.
- لامل عمودی: طراحی مولیونها به گونهای است که خطوط عمودی زیبایی در نمای ساختمان ایجاد میکنند و جلوهای مدرن به آن میبخشند.

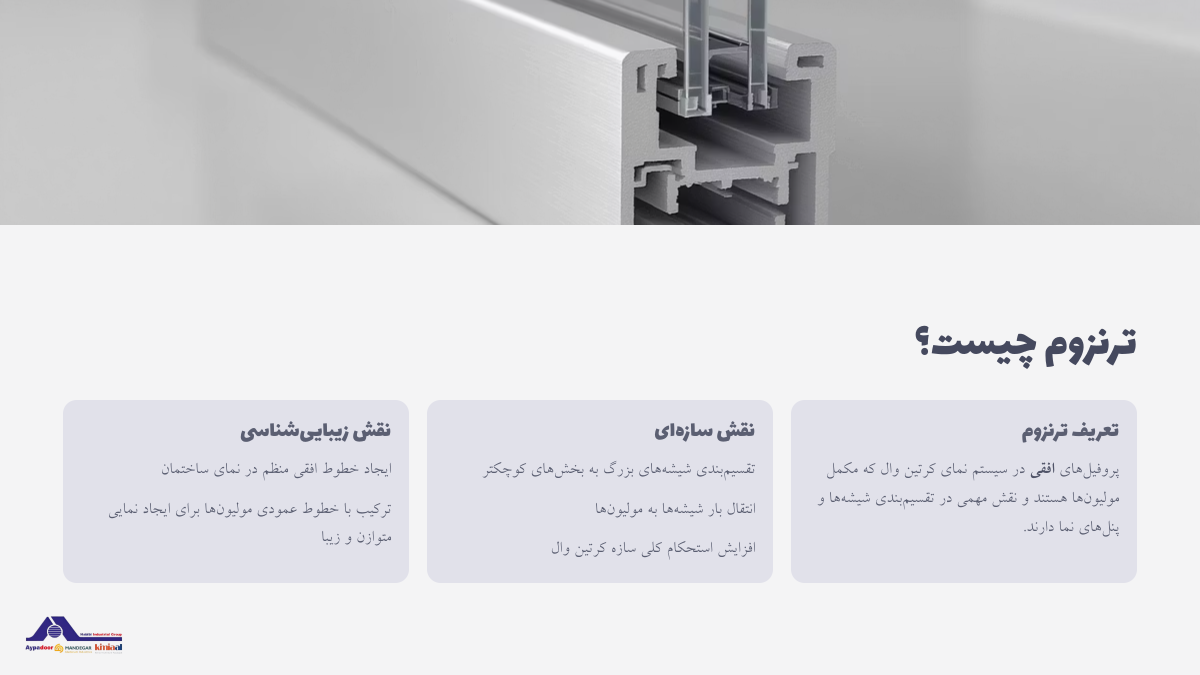

ترنزوم چیست و چه کاربردی در نمای کرتین وال دارد؟
ترنزومها یکی از اجزای کلیدی در سیستم نمای کرتین وال هستند و به عنوان پروفیلهای افقی در این سازه شناخته میشوند. این پروفیلها نقش مکمل مولیونها (پروفیلهای عمودی) را ایفا میکنند و در کنار آنها، به پایداری و استحکام سازه کمک میکنند. ترنزومها وظیفه تقسیمبندی شیشهها و پنلهای شیشهای بزرگ را به بخشهای کوچکتر بر عهده دارند. این تقسیمبندی نه تنها در ایجاد نظم بصری نقش دارد، بلکه فرآیند نصب شیشهها را سادهتر کرده و استحکام سازه را افزایش میدهد. به عبارت دیگر، ترنزومها علاوه بر بهبود عملکرد سازه، تأثیر زیادی بر زیبایی و نظم نمای کرتین وال دارند.
یکی از ویژگیهای مهم ترنزومها، ایجاد لاملهای افقی در نمای کرتین وال است. این پروفیلها با طراحی دقیق خود، خطوط افقی منظمی را در نما ایجاد میکنند که در ترکیب با خطوط عمودی مولیونها، جلوهای متوازن و زیبا به ساختمان میبخشند. این ویژگی باعث میشود نمای کرتین وال علاوه بر عملکرد سازهای، از نظر بصری نیز جذاب و چشمنواز باشد.
از دیگر نقشهای حیاتی ترنزومها، تحمل بار شیشهها و انتقال آن به مولیونها است. وزن شیشهها و فشارهایی که از عوامل محیطی مانند باد و زلزله به نما وارد میشود، ابتدا توسط ترنزومها دریافت میشود و سپس به مولیونها منتقل میگردد. این فرایند باعث میشود بارهای وارده به طور صحیح در سازه توزیع شده و پایداری و ایمنی ساختمان تضمین شود. به طور کلی، ترنزومها نه تنها در نظم و زیبایی نما نقش دارند، بلکه بخش مهمی از عملکرد سازهای سیستم کرتین وال را نیز بر عهده دارند.
تفاوت مولیون و ترنزوم در نمای کرتین وال
مولیون و ترنزوم هر دو اجزای مهم نمای کرتین وال هستند، اما از نظر ساختار، جایگاه نصب و وظایفی که در سازه ایفا میکنند، تفاوتهایی دارند.
| ویژگی | مولیون (پروفیل عمودی) | ترنزوم (پروفیل افقی) |
| جایگاه نصب | عمودی | افقی |
| نقش سازهای | انتقال بار سازه و شیشهها | تقسیمبندی پنلها و انتقال بار شیشهها |
| تأثیر زیباییشناسی | ایجاد خطوط عمودی مدرن | ایجاد خطوط افقی زیبا |

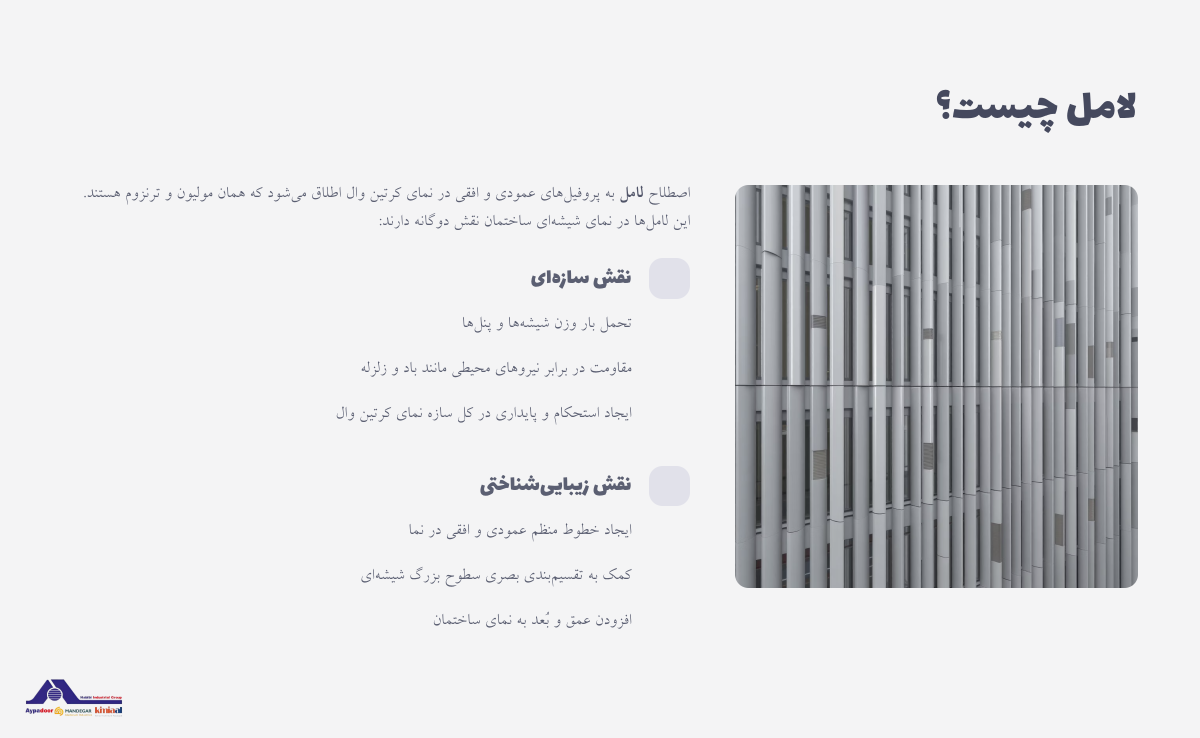

لامل چیست و نقش آن در نمای کرتین وال
لامل چیست؟به پروفیلهای عمودی و افقی در نمای کرتین وال اطلاق میشود که همان مولیون و ترنزوم هستند. این لاملها علاوه بر تحمل بار، به زیبایی و نظم نمای شیشهای کمک میکنند.

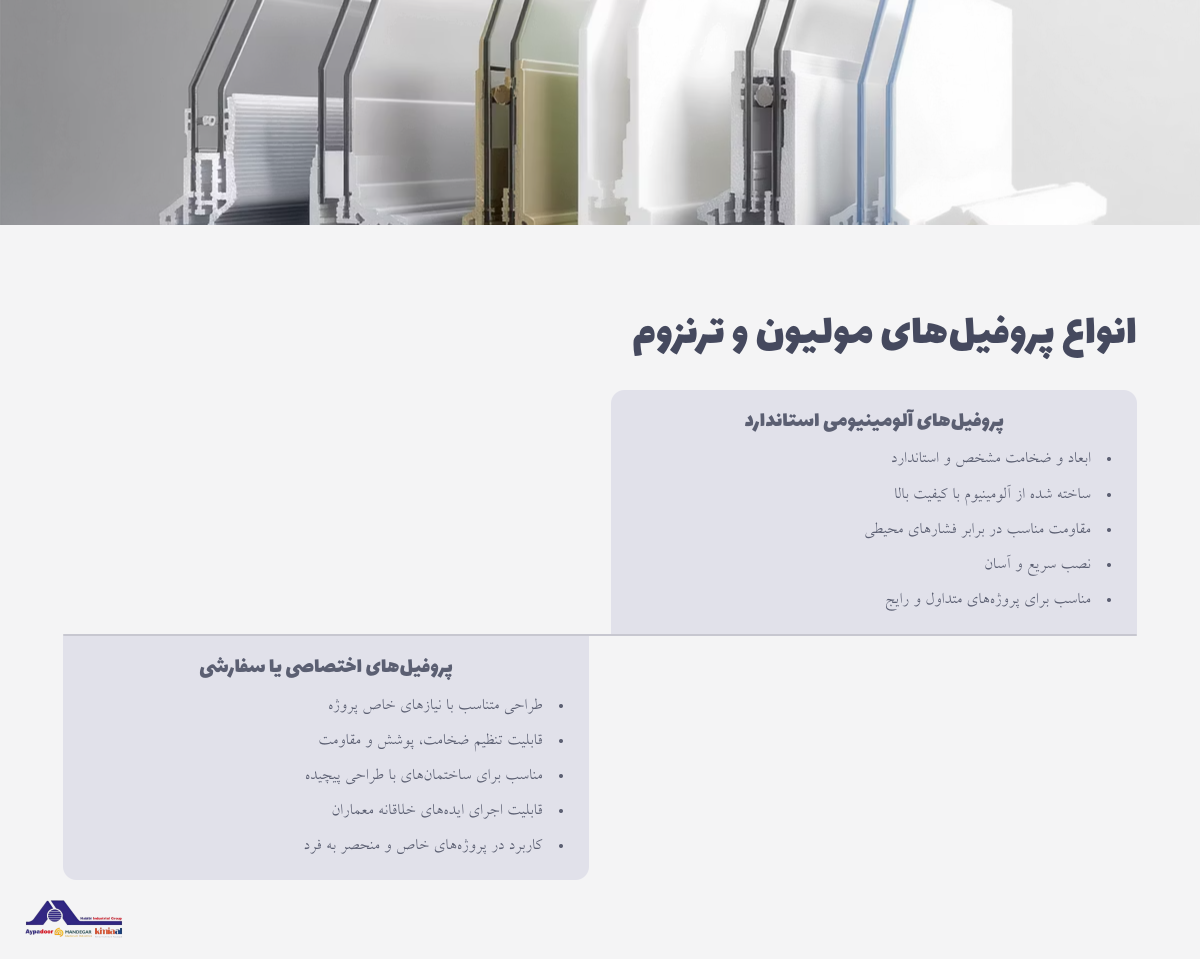

انواع پروفیلهای مولیون و ترنزوم در سیستم کرتین وال
در سیستم نمای کرتین وال، پروفیلهای مولیون و ترنزوم به عنوان اجزای اساسی و حیاتی شناخته میشوند. پروفیل آلومینیومی میتوانند به دو دسته اصلی تقسیم شوند: پروفیلهای آلومینیومی استاندارد و پروفیلهای اختصاصی یا سفارشی. هر یک از این دستهها ویژگیها و کاربردهای خاص خود را دارند که در ادامه به تفصیل توضیح داده میشود.
1. پروفیلهای آلومینیومی استاندارد
پروفیلهای آلومینیومی استاندارد به عنوان یکی از پرکاربردترین گزینهها در نمای کرتین وال شناخته میشوند. این پروفیلها با ابعاد و ضخامتهای مشخصی تولید میشوند که باعث میشود برای پروژههای متداول و رایج مناسب باشند.
- کیفیت مواد: این پروفیلها از آلومینیوم با کیفیت بالا ساخته میشوند که به آنها استحکام و دوام لازم را میبخشد. آلومینیوم به دلیل ویژگیهایی مانند سبکی، مقاومت در برابر زنگزدگی و شرایط جوی، گزینهای ایدهآل برای نمای ساختمانها است.
- مقاومت در برابر فشار: پروفیلهای استاندارد به گونهای طراحی شدهاند که در برابر فشارهای ناشی از وزن شیشهها، بارهای باد و سایر نیروهای محیطی مقاوم باشند. این ویژگی باعث میشود که نمای کرتین وال نه تنها از نظر زیبایی، بلکه از نظر عملکرد سازهای نیز بهینه باشد.
- نصب آسان: به دلیل طراحیهای استاندارد و مشخص، نصب این پروفیلها سریع و آسانتر از پروفیلهای سفارشی است. این امر میتواند زمان و هزینههای اجرایی پروژه را کاهش دهد و به تسهیل روند ساخت و ساز کمک کند.
2. پروفیلهای اختصاصی یا سفارشی
پروفیلهای اختصاصی یا سفارشی به طور خاص برای پروژههای خاص و نیازهای خاص طراحی میشوند. این پروفیلها معمولاً در شرایط و طراحیهای پیچیدهتری نسبت به پروفیلهای استاندارد به کار میروند.
- طراحی متناسب با نیاز: این پروفیلها بر اساس نیازهای خاص پروژهها طراحی و تولید میشوند. به عنوان مثال، ممکن است یک ساختمان خاص نیاز به پروفیلهایی با ضخامت بیشتر یا شکل خاصی داشته باشد که در پروفیلهای استاندارد موجود نیست.
- تنظیمات متنوع: پروفیلهای سفارشی از نظر ضخامت، پوشش و مقاومت قابلیت تنظیم دارند. این ویژگی به معماران و طراحان امکان میدهد که متناسب با شرایط جوی، نیازهای ساختاری و زیباییشناسی پروژه، پروفیلهای خاصی را انتخاب کنند.
- استفاده در پروژههای خاص: این پروفیلها معمولاً در ساختمانهایی با طراحیهای پیچیده، مانند برجها، ساختمانهای تجاری یا پروژههای هنری و معماری منحصر به فرد استفاده میشوند. این نوع پروفیلها میتوانند به طراحان کمک کنند تا ایدههای خلاقانه خود را به بهترین شکل پیادهسازی کنند.
در نهایت، انتخاب بین پروفیلهای آلومینیومی استاندارد و اختصاصی به نیازهای خاص پروژه، بودجه، زمان و شرایط محیطی بستگی دارد. هر دو نوع پروفیل، با ویژگیها و مزایای منحصر به فرد خود، به ایجاد نمایی زیبا و با دوام در سیستم کرتین وال کمک میکنند.
مزایای استفاده از مولیون و ترنزوم آلومینیومی در نماهای خشک
استفاده از پروفیلهای آلومینیومی برای مولیون و ترنزوم در نمای کرتین وال مزایای بسیاری دارد که برخی از آنها عبارتند از:
- مقاومت بالا: پروفیلهای آلومینیومی در برابر زلزله، باد و سایر نیروهای خارجی استحکام بسیار زیادی دارند.
- سبکی: آلومینیوم به دلیل وزن کم، فشار کمتری به سازه ساختمان وارد میکند.
- دوام در برابر شرایط جوی: آلومینیوم در برابر زنگزدگی، رطوبت، حرارت و اشعه UV مقاوم است.
- عایقبندی حرارتی و صوتی: طراحی دقیق این پروفیلها باعث کاهش هدررفت انرژی و جلوگیری از انتقال صدا میشود.
- زیبایی مدرن: پروفیلهای آلومینیومی با طراحیهای متنوع و پوششهای رنگی، نمایی شیک و مدرن ایجاد میکنند.

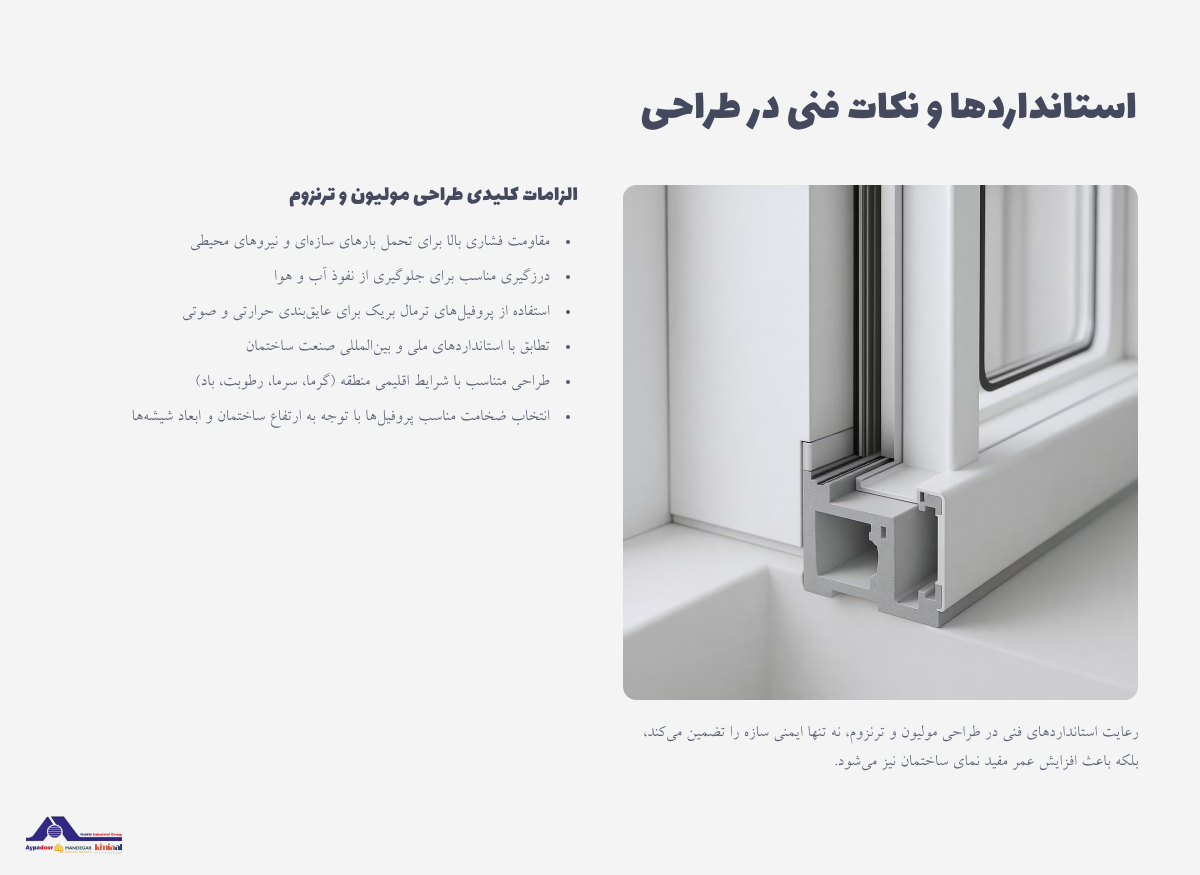

استانداردها و نکات فنی در طراحی مولیون و ترنزوم
برای طراحی صحیح مولیون و ترنزوم در سیستمهای کرتین وال، توجه به چندین نکته فنی و استاندارد الزامی است. ابتدا، باید اطمینان حاصل شود که پروفیلها دارای مقاومت فشاری بالایی هستند تا بارهای سازهای و نیروهای محیطی را بهخوبی تحمل کنند. همچنین، درزگیری مناسب برای جلوگیری از نفوذ آب و هوا اهمیت ویژهای دارد، زیرا این امر میتواند به حفظ کیفیت و کارایی نمای ساختمان کمک کند. علاوه بر این، استفاده از پروفیلهای ترمال بریک برای عایقبندی حرارتی و صوتی از دیگر نکات کلیدی در طراحی است که باعث بهبود عملکرد انرژی ساختمان و کاهش هزینههای انرژی میشود.

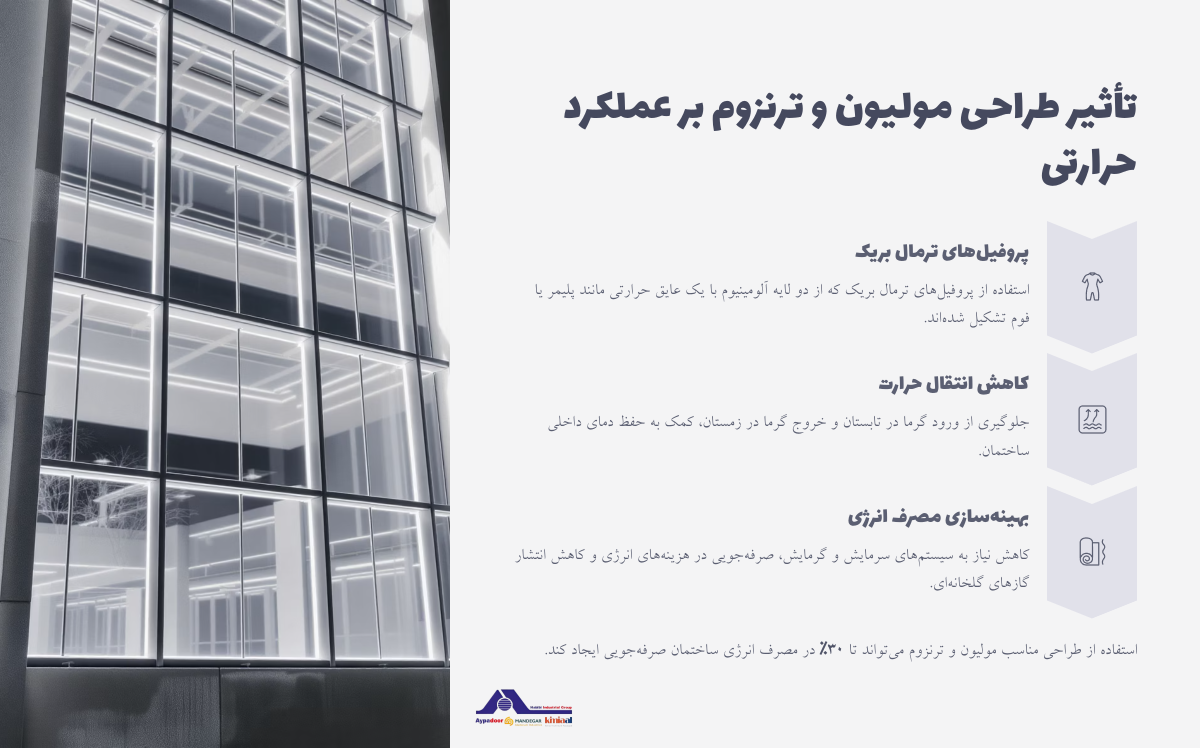

تأثیرات مثبت طراحی مولیون و ترنزوم بر عملکرد حرارتی:
- کاهش انتقال حرارت: پروفیلهای ترمال بریک با کاهش انتقال حرارت از طریق نما، از ورود گرما در تابستان و از خروج گرما در زمستان جلوگیری میکنند. این عملکرد به حفظ دمای داخلی ساختمان کمک میکند و از نوسانات دما جلوگیری مینماید.
- بهینهسازی مصرف انرژی: با کاهش نیاز به سیستمهای سرمایش و گرمایش، مصرف انرژی ساختمان به طور چشمگیری کاهش مییابد. این امر نه تنها به صرفهجویی در هزینههای انرژی منجر میشود، بلکه به کاهش انتشار گازهای گلخانهای و حفاظت از محیط زیست نیز کمک میکند.
- کاهش هزینههای عملیاتی: با بهبود عملکرد حرارتی، هزینههای مربوط به سیستمهای گرمایش و سرمایش نیز کاهش مییابد. این ویژگی به ویژه برای ساختمانهای تجاری و مسکونی بزرگ که نیاز به سیستمهای HVAC (تهویه مطبوع) پیچیده دارند، بسیار حائز اهمیت است.
- افزایش راحتی ساکنان: حفظ دمای یکنواخت و مطلوب در داخل ساختمان به راحتی و آسایش ساکنان کمک میکند. این امر به ویژه در مناطق با تغییرات دمایی شدید اهمیت دارد و به ایجاد یک محیط زندگی یا کاری مطلوبتر منجر میشود.
- طراحی زیبا و کارآمد: مولیون و ترنزومهای با طراحی مدرن و مناسب میتوانند به زیبایی نما افزوده و در عین حال عملکرد حرارتی را بهبود بخشند. این امر به طراحان این امکان را میدهد که به راحتی به ترکیبی از زیباییشناسی و عملکرد دست یابند.

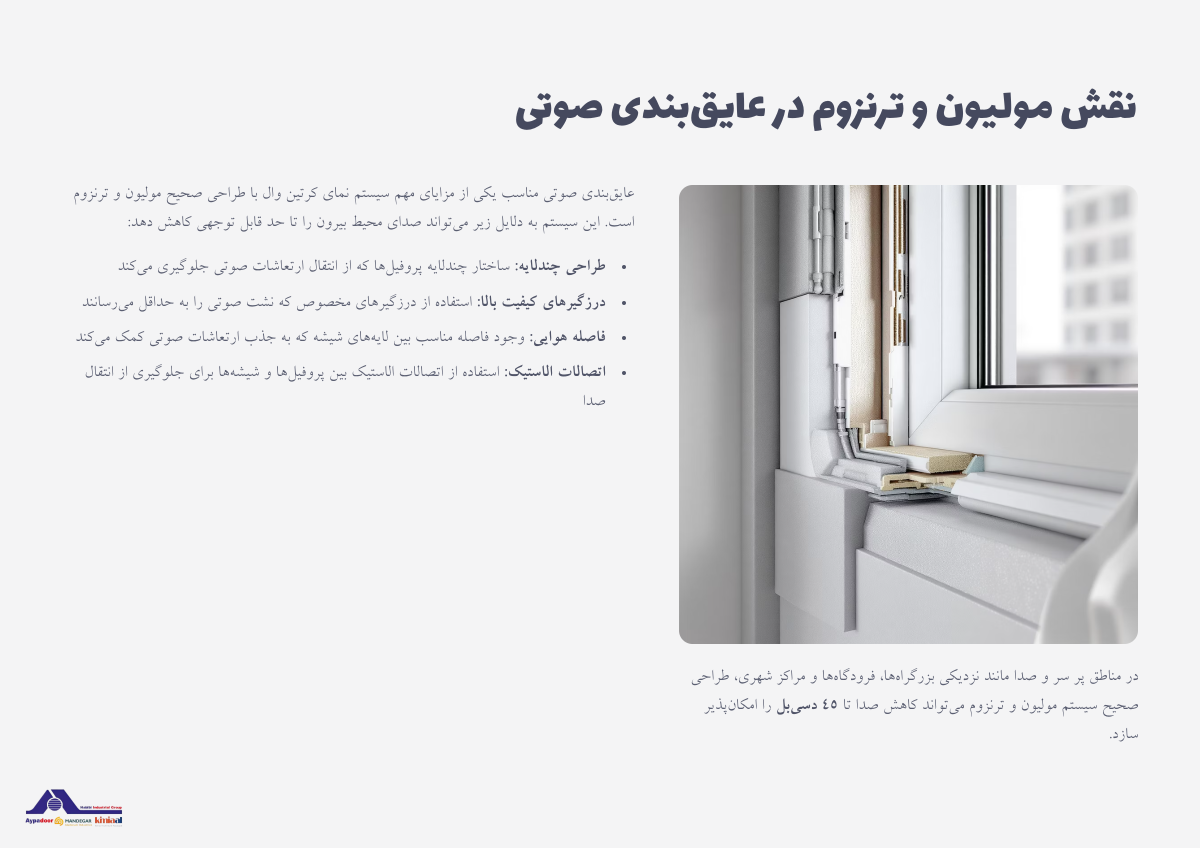

نقش مولیون و ترنزوم در عایقبندی صوتی ساختمان
مولیون و ترنزوم علاوه بر عایقبندی حرارتی، تأثیر مهمی در کاهش انتقال صدا از محیط بیرون به داخل ساختمان دارند. طراحی مناسب این پروفیلها و استفاده از درزگیرهای باکیفیت، نمای کرتین وال را به انتخابی عالی برای ساختمانهایی در مناطق پر سروصدا تبدیل میکند.

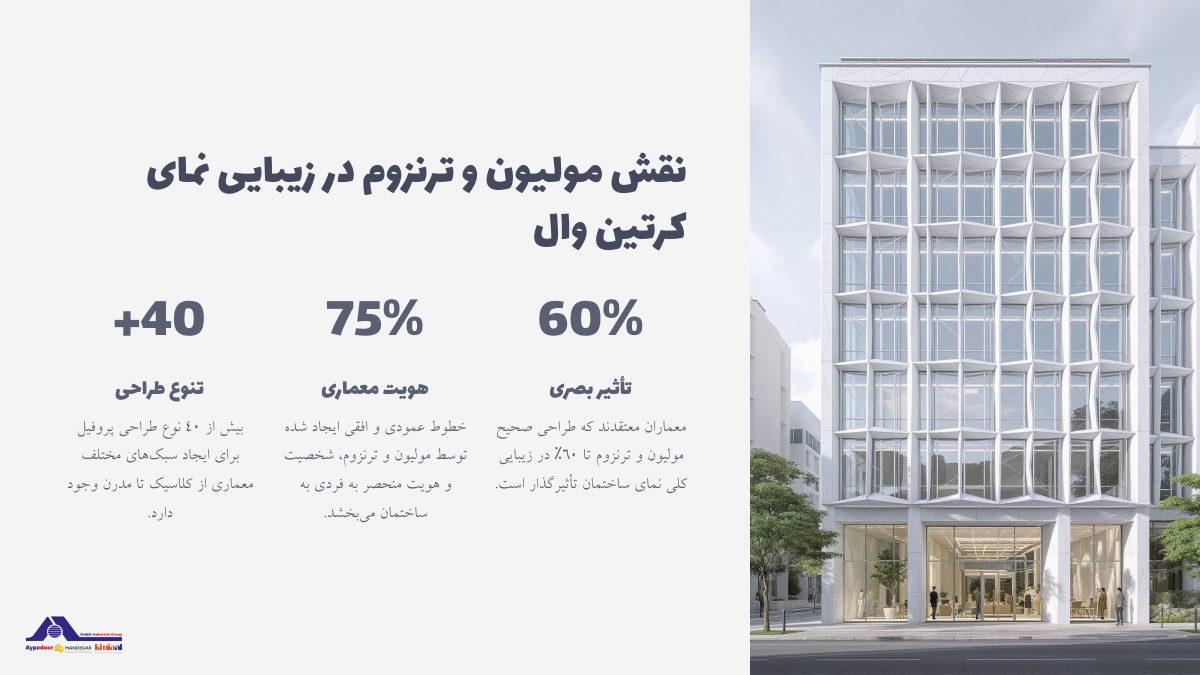

نقش مولیون و ترنزوم در زیبایی نمای کرتین وال
مولیون و ترنزوم در نمای کرتین وال نه تنها به عنوان اجزای سازهای عمل میکنند، بلکه نقش بسزایی در زیبایی و جذابیت بصری این نما دارند. طراحی خطوط عمودی و افقی مولیونها و ترنزومها موجب ایجاد نمایی مدرن و منظم میشود که چشمنواز است و به ساختمان هویت میبخشد. این پروفیلها با طراحی ظریف و هوشمندانه خود، هماهنگی کاملی با شیشهها و سایر عناصر ساختار نما برقرار میکنند و در نتیجه، یکپارچگی زیباییشناختی را در کل نما ایجاد میکنند. همچنین، امکان شخصیسازی این پروفیلها با استفاده از رنگها و پوششهای متنوع به طراحان این امکان را میدهد که نمایی منحصربهفرد و خاص برای هر پروژه خلق کنند، که این خود به جذابیت و تمایز ساختمان کمک میکند.

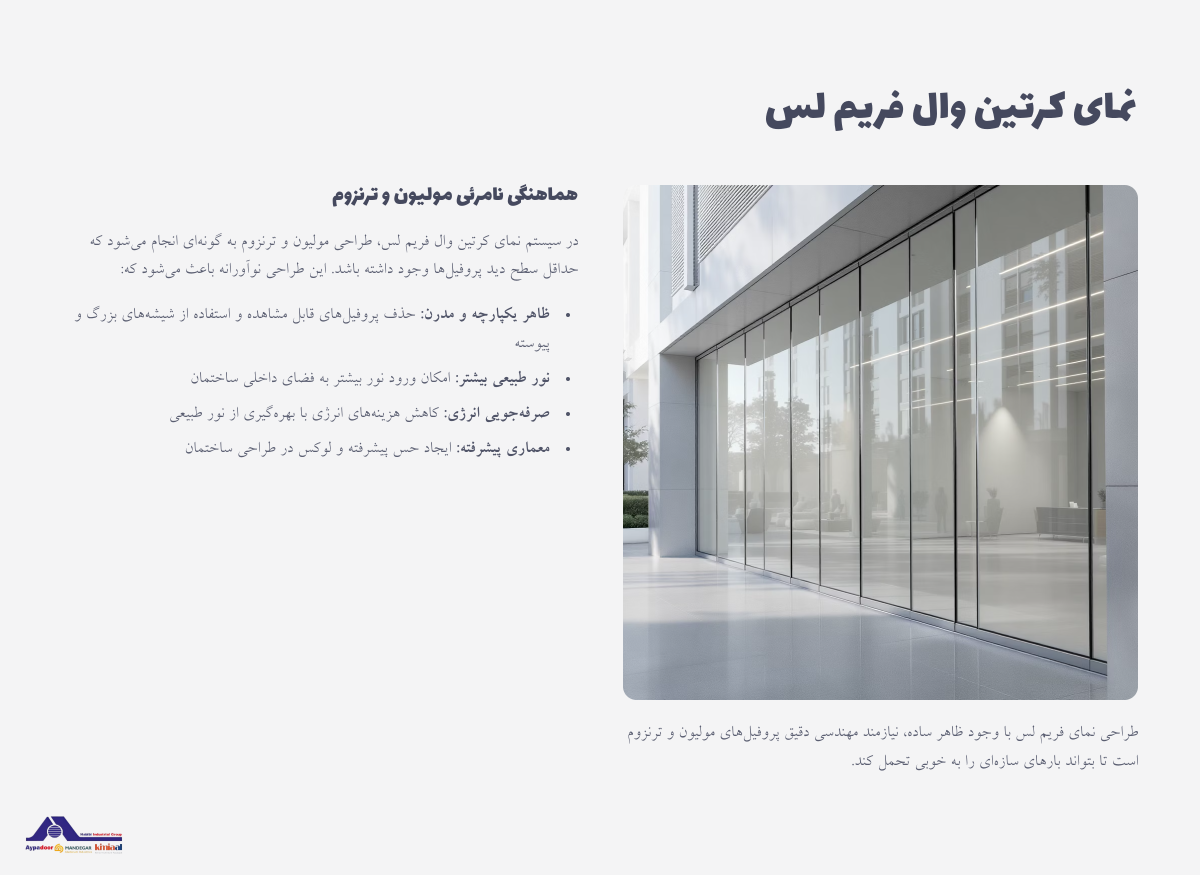

نمای کرتین وال فریم لس؛ هماهنگی مولیون و ترنزوم
در سیستم نمای کرتین وال فریم لس، طراحی مولیون و ترنزوم به گونهای انجام میشود که حداقل سطح دید پروفیلها وجود داشته باشد، که این امر به ایجاد ظاهری یکپارچه و مدرن در نما کمک میکند. با حذف پروفیلهای قابل مشاهده و استفاده از شیشههای بزرگ و پیوسته، نمای فریم لس به زیبایی و شفافیت ساختمان افزوده و یکپارچگی بصری را فراهم میآورد. این طراحی نه تنها امکان ورود نور طبیعی بیشتر به داخل ساختمان را فراهم میکند، بلکه به کاهش هزینههای انرژی و بهبود عملکرد حرارتی و صوتی نیز کمک میکند.

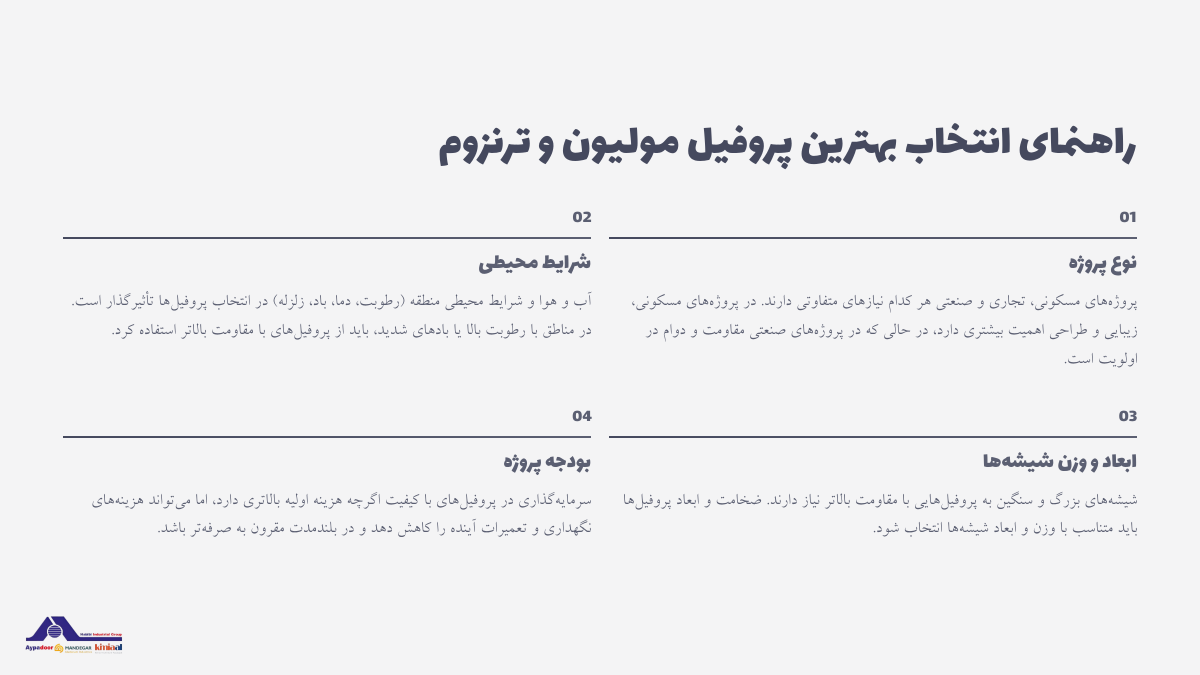

چگونه بهترین پروفیل مولیون و ترنزوم را انتخاب کنیم؟
- نوع پروژه: نوع پروژه (مسکونی، تجاری، صنعتی) در انتخاب پروفیلها بسیار مهم است. برای مثال، در پروژههای مسکونی، ممکن است نیاز به طراحیهای زیباتر و منسجمتری باشد، در حالی که پروژههای صنعتی ممکن است به پروفیلهای مقاومتری نیاز داشته باشند که بارهای سنگین را تحمل کنند. همچنین، پروژههای تجاری ممکن است نیاز به نمایی با کارایی بالا و بازتابدهنده هویت برند داشته باشند.
- شرایط محیطی: شرایط محیطی نیز از عوامل تعیینکننده در انتخاب پروفیلها است. مناطق با رطوبت بالا یا بادهای شدید نیاز به پروفیلهایی دارند که مقاومت بالایی در برابر این شرایط داشته باشند. همچنین، دماهای متغیر میتواند بر انتخاب مواد و طراحی پروفیلها تأثیر بگذارد. برای مثال، در مناطق سردسیر، انتخاب پروفیلهای با عایق حرارتی مناسب اهمیت دارد.
- ابعاد و وزن شیشهها: ابعاد و وزن شیشهها نیز از دیگر نکات مهم در انتخاب پروفیلها هستند. شیشههای بزرگ و سنگین به پروفیلهایی با مقاومت بالاتر و طراحیهای خاص نیاز دارند تا بتوانند بارهای اضافی را بهخوبی تحمل کنند. در این راستا، باید اطمینان حاصل کرد که پروفیل انتخابی قابلیت پشتیبانی از وزن و ابعاد شیشههای مورد نظر را دارد.
- بودجه پروژه: در نهایت، بودجه پروژه نیز یکی از عوامل اصلی در انتخاب پروفیلها است. پروفیلهای مختلف ممکن است از نظر قیمت متفاوت باشند، بنابراین ضروری است که انتخابها در چارچوب بودجه تعیینشده انجام شود. با توجه به این که پروفیلهای با کیفیت بالا میتوانند هزینههای نگهداری و تعمیرات را کاهش دهند، سرمایهگذاری در پروفیلهای با دوام و با کیفیت میتواند در بلندمدت به صرفهجویی در هزینهها منجر شود.
جمعبندی
مولیون و ترنزوم بهعنوان اجزای کلیدی در سیستم کرتین وال، نقشی فراتر از ساختار دارند؛ آنها پلی میان عملکرد فنی و زیباییشناسی معماری هستند. با بهرهگیری از پروفیلهای آلومینیومی، نهتنها دوام و سبکی سازه تضمین میشود، بلکه امکان طراحیهای مدرن و خلاقانه نیز فراهم میگردد. این سیستمها با ارتقاء عایقبندی حرارتی و صوتی، به بهبود کیفیت زندگی در فضاهای داخلی کمک میکنند. در نهایت، کرتین وال با تکیه بر هماهنگی مولیون و ترنزوم، نمایی ماندگار، مقاوم و چشمنواز را برای ساختمانها رقم میزند.
