دیتیل و مشخصات نمای کرتین وال | همراه با دریافت کاتالوگ

اجزای اصلی نمای کرتین وال

نمای کرتین وال (Curtain Wall) یک سیستم مهندسی‌شده‌ی پوسته دوم ساختمان است که بار مرده خود و بارهای جانبی (باد، زلزله و…) را به سازه اصلی منتقل می‌کند و خود نقش سازه باربر ندارد. اجزا و مشخصات نمای کرتین وال شامل:

1. پروفیل‌ها (Profiles)

• پروفیل‌های آلومینیومی: رایج‌ترین متریال برای کرتین وال، به دلیل وزن سبک (حدود ۲.۷ گرم بر سانتی‌متر مکعب)، مقاومت به خوردگی و قابلیت اکستروژن در اشکال پیچیده.

• انواع پروفیل:

  • مولیون (Mullion): ستون‌های عمودی اصلی که بار شیشه و بار باد را منتقل می‌کنند.
  • ترنسوم (Transom): اجزای افقی که به مولیون متصل می‌شوند و شبکه‌بندی را تکمیل می‌کنند.

• ویژگی‌های فنی مهم:

  • ضریب انبساط حرارتی (۲۳×۱۰⁻⁶ m/m°C برای آلومینیوم) که در طراحی اتصالات انبساطی باید لحاظ شود.
  • ظرفیت خمش و تغییرشکل تحت بار باد (مطابق با استاندارد EN 13116 یا ASTM E330).


2. شیشه‌ها

• انواع پرکاربرد:

  • شیشه دوجداره (IGU): بهترین گزینه برای صرفه‌جویی انرژی؛ قابلیت استفاده از گاز آرگون یا کریپتون برای بهبود ضریب انتقال حرارت (U-Value).
  • شیشه لمینیت (Laminated): افزایش ایمنی در برابر شکستگی و ضربه، ضروری در مناطق پرتردد یا طبقات همکف.
  • Low-E Coated Glass: کاهش تابش خورشید و انتقال حرارت (مطابق با استاندارد ISO 9050).

• شاخص‌های کلیدی:

  • U-Value (ضریب انتقال حرارت)؛ برای پروژه‌های مطابق با مبحث ۱۹ مقررات ملی ایران، باید زیر ۲.۸ W/m²K باشد.
  • SHGC (ضریب کسب حرارت خورشیدی) برای کنترل بار سرمایشی.


3. یراق‌آلات و اتصالات (Fittings & Accessories)

• انواع یراق‌آلات:

  • اتصالات مکانیکی (براکت‌ها، پیچ و مهره‌ها) از جنس استیل ضدزنگ (AISI 304 یا 316).

  • لاستیک‌های EPDM یا NBR برای آب‌بندی و هوابندی، مقاوم به UV و تغییرات دما.

  • درپوش‌ها و کاورهای تزئینی برای کنترل ظاهر نهایی.


4. لوازم جانبی و آب‌بندی (Accessories & Seals)

• واشرها و گسکت‌ها: نقش کلیدی در جلوگیری از نشت هوا و آب؛ باید طبق آزمون EN 12155 (Water Tightness) تست شوند.

• Drainage & Ventilation Systems: طراحی مسیر تخلیه آب باران از پشت شیشه برای افزایش دوام.

• عایق‌های حرارتی: استفاده از ترمال بریک (پلی‌آمید یا پلی‌اورتان) برای کاهش انتقال حرارت در پروفیل‌ها.


انواع سیستم‌های کرتین وال

انتخاب نوع سیستم کرتین وال به عوامل متعددی مانند زیبایی‌شناسی، عملکرد حرارتی، هزینه و شرایط اقلیمی بستگی دارد.

1. مشخصات نمای کرتین وال : سیستم فیس کپ (Face Cap)

• ساختار: پروفیل‌ها در محل پروژه مونتاژ و شیشه‌ها با استفاده از کپ‌های آلومینیومی خارجی نصب می‌شوند.

• مزایا:

  • سهولت در تعمیر و تعویض شیشه.

  • کنترل کیفیت نصب در محل.

• محدودیت‌ها:

  • زمان اجرای طولانی‌تر به دلیل مونتاژ در سایت.

  • نمای خارجی با خطوط آلومینیومی مشخص.


2. مشخصات نمای کرتین وال : سیستم فریم لس

• ساختار: شیشه‌ها با سیلیکون ساختاری به پروفیل متصل می‌شوند؛ نمای ظاهری بدون خطوط آلومینیوم خارجی.

• مزایا:

  • سطح شیشه‌ای یکپارچه، زیبایی مدرن.
  • کاهش پل حرارتی.

• محدودیت‌ها:

  • نیاز به کنترل کیفی بسیار دقیق در چسبندگی سیلیکون.
  • نگهداری و تعویض دشوارتر.

3. مشخصات نمای کرتین وال : سیستم یونیتایز

• ساختار: ماژول‌ها (پنل‌های کامل) در کارخانه ساخته و سپس در محل پروژه نصب می‌شوند.

• مزایا:

  • سرعت اجرای بالا (حداکثر ۷۰٪ سریع‌تر نسبت به سیستم استیک).
  • کیفیت بالاتر به دلیل ساخت در کارخانه تحت شرایط کنترل‌شده.

• محدودیت‌ها:

  • هزینه اولیه بالاتر.
  • نیاز به حمل و نقل ویژه پنل‌ها.


4. مشخصات نمای کرتین وال : سیستم ترکیبی

• ترکیبی از سیستم‌های استیک و یونیتایز برای تطبیق با شرایط خاص پروژه (مانند برج‌های بلند یا نماهای با هندسه پیچیده).


5. سایر سیستم‌های نوین

• Double Skin Curtain Wall: دو لایه شیشه با فضای میانی برای تهویه طبیعی و بهبود راندمان انرژی (پرکاربرد در ساختمان‌های سبز).

• Dynamic / Smart Glazing Systems: استفاده از شیشه‌های الکتروکرومیک که میزان شفافیت را تغییر می‌دهند (مطابق با روندهای جهانی انرژی صفر).

مشخصات نمای کرتین وال از دید فنی

1. مقاومت در برابر باد و زلزله

• بار باد (Wind Load):

  • مطابق با آیین‌نامه ASCE 7-16 یا مقررات ملی مبحث ششم، فشار باد بر اساس ارتفاع ساختمان، موقعیت جغرافیایی و سرعت باد طراحی محاسبه می‌شود.
  • به‌طور معمول، کرتین وال‌ها باید توان تحمل فشار معادل ۱.۵ تا ۲.۵ کیلوپاسکال را داشته باشند. برای برج‌های بلند در مناطق بادخیز (مثلاً شمال ایران)، این عدد می‌تواند تا ۴ کیلوپاسکال هم افزایش یابد.
  • تغییرشکل مجاز پروفیل‌ها (Deflection Limit) معمولاً L/175 یا حداکثر 25 میلی‌متر در نظر گرفته می‌شود.

• مقاومت در برابر زلزله:

  • کرتین وال‌ها باید امکان جابجایی نسبی بین طبقات (Interstory Drift) را بدون شکستگی یا نشت آب فراهم کنند.
  • در ایران معمولاً مقدار دریفت نسبی مجاز ۰.۰۲۵h طبقه (مطابق با استاندارد FEMA و آیین‌نامه ۲۸۰۰) در طراحی مدنظر قرار می‌گیرد.
  • استفاده از اتصالات لغزشی (Sliding Anchors) و واشرهای انعطاف‌پذیر برای جذب تغییر مکان جانبی الزامی است.


2. عایق حرارتی (Thermal Insulation)

• ضریب انتقال حرارت (U-Value):

  • برای ساختمان‌های اداری در اقلیم معتدل ایران، U-Value باید کمتر از ۲.۸ W/m²K باشد.
  • در پروژه‌های سبز (Green Buildings) هدف کاهش U-Value به زیر ۱.۵ W/m²K است که با استفاده از شیشه‌های دوجداره Low-E و پروفیل‌های ترمال بریک امکان‌پذیر است.

• پل حرارتی (Thermal Bridge):
  • پروفیل‌های آلومینیومی به دلیل رسانایی بالا، بدون شکست حرارتی می‌توانند اتلاف زیادی ایجاد کنند. استفاده از پلی‌آمید یا پلی‌اورتان به‌عنوان Thermal Break حداقل ۳۰٪ اتلاف انرژی را کاهش می‌دهد.

3. عایق صوتی (Acoustic Performance)

• کرتین وال‌ها در شهرهای پرترافیک (مثل تهران) باید شاخص کاهش صوتی (Rw یا STC) حداقل ۴۰ دسی‌بل داشته باشند.
• استفاده از شیشه‌های چندلایه (Laminated + IGU) می‌تواند این شاخص را تا ۴۵–۵۰ دسی‌بل افزایش دهد.
• اتصالات و نوارهای درزگیر باید طوری طراحی شوند که از نفوذ صداهای فرکانس پایین (مانند صدای موتور یا ترافیک) جلوگیری کنند.

4. آب‌بندی و هوا‌بندی (Water & Air Tightness)

• آب‌بندی (Water Tightness):
  • کرتین وال‌ها باید در آزمون باران همراه با فشار (ASTM E331 یا EN 12155) حداقل فشار ۷۲۰ پاسکال (معادل باران شدید همراه با باد) را بدون نشتی تحمل کنند.
  • طراحی مسیر تخلیه آب (Drainage Path) و استفاده از گسکت‌های EPDM نقش کلیدی دارد.
• هوا‌بندی (Air Tightness):
  • مطابق EN 12152، میزان نشت هوا نباید بیشتر از 1.5 m³/m².h در فشار ۶۰۰ پاسکال باشد.
  • در ایران برای پروژه‌های کم‌مصرف انرژی، این مقدار حتی سختگیرانه‌تر و زیر 1.0 m³/m².h در نظر گرفته می‌شود.

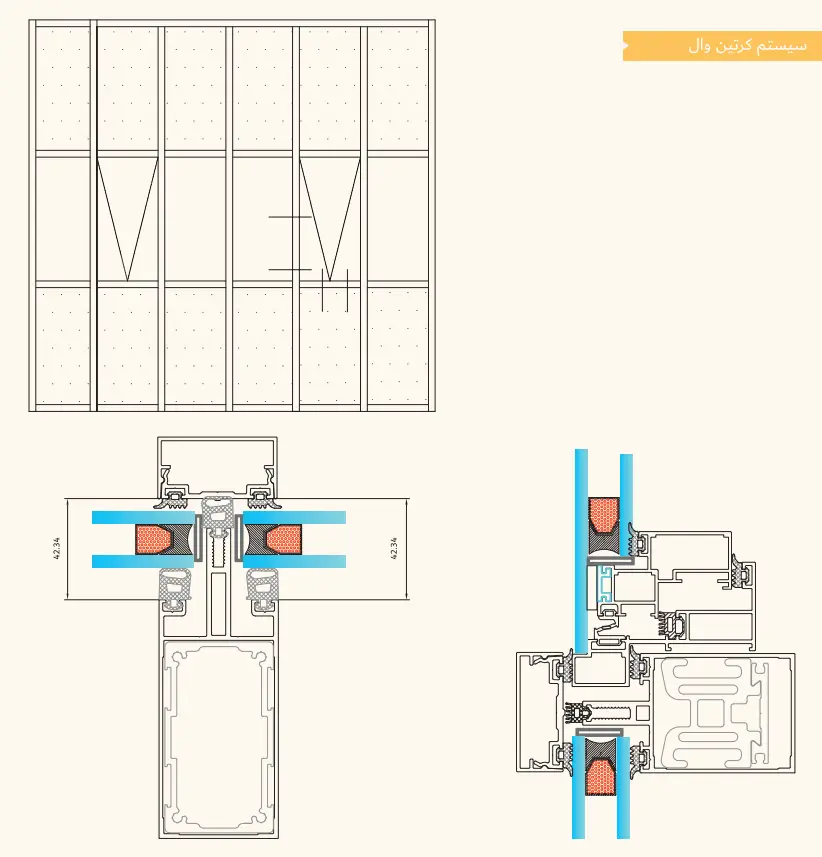

دیتیل‌های اجرایی نمای کرتین وال

طراحی و اجرای دیتیل‌ها، همان‌قدر مهم است که انتخاب سیستم. بسیاری از خرابی‌ها (نفوذ آب، شکست شیشه، تغییر شکل) نه به خاطر ضعف متریال، بلکه به خاطر دیتیل‌های نادرست اتفاق می‌افتد.

دیتیل اتصال به سازه (Anchorage Detail)

1. لامل عمودی (Mullion)

• بخش: عضو اصلی سازه‌ای نما (ستونک قائم).
• وظیفه:
  • تحمل بارهای عمودی (وزن شیشه و ترنسوم‌ها).
  • انتقال بار باد و زلزله به سازه اصلی.
• ویژگی‌ها:
  • طراحی بر اساس ضریب خیز مجاز (L/175).
  • محل عبور آب باران و مسیر Drainage.
  • گاهی با پروفیل فولادی تقویت می‌شود (برج‌های مرتفع).


2. لامل افقی (Transom)

• بخش: تیرک افقی بین لامل‌های عمودی.
• وظیفه:
  • نشیمن و نگهداری شیشه.
  • هدایت آب باران به مولیون‌ها (Drainage).
• ویژگی:
  • باید Setting Block برای نشیمن شیشه روی آن نصب شود.
  • نقش مهم در کنترل انبساط حرارتی.

3. لنگه بازشو (Vent / Operable Sash)

• بخش: قاب متحرک داخل کرتین وال (پنجره بازشو).
• وظیفه:
  • ایجاد امکان تهویه یا دسترسی به خارج.
• ویژگی‌ها:
  • دیتیل اتصال باید Thermal Break داشته باشد (برای حذف پل حرارتی).
  • آب‌بندی اطراف لنکه از نقاط بحرانی است.
  • انواع: Project Out، Tilt & Turn، Parallel Opening.


4. اتصال شیشه (Glass Fixing)

• بخش: جزئیات نگهداری و نصب شیشه.

• وظیفه:

  • انتقال بار وزن شیشه به ترنسوم.
  • ثابت نگه داشتن شیشه در قاب با گسکت یا سیلیکون.

• روش‌ها:

  • Face Cap (کپ‌دار) → پروفیل آلومینیومی + گسکت.
  • Structural Silicone (فریم‌لس).
  • Unitized Panel Fixing (پیش‌ساخته کارخانه‌ای).

5. لامل کنج (Corner Mullion)

• بخش: عضو قائم مخصوص گوشه‌های خارجی/داخلی.

• وظیفه:

  • اتصال و پیوستگی لامل‌ها در زوایا.
  • آب‌بندی و انتقال بار در گوشه‌ها.

• ویژگی:

  • معمولاً پروفیل خاص Corner یا ترکیب دو مولیون.
  • باید دیتیل Drainage و سیلیکون‌کاری دقیق در آن اجرا شود.


6. درپوش (Face Cap / Cover Cap)

• بخش: پروفیل روکار در سیستم فیس‌کپ.

• وظیفه:

  • نگهداری شیشه روی قاب.
  • ایجاد خط عمودی یا افقی روی نما (بُعد زیبایی + عملکرد مکانیکی).

• ویژگی:

  • انواع طرح‌ها: مستطیلی، بیضی، فین‌دار.
  • با پیچ استیل به ترنسوم یا مولیون متصل می‌شود.

7. آداپتور شیشه (Glass Adapter)

• بخش: پروفیل میانی بین قاب آلومینیومی و شیشه.

• وظیفه:

  • قرارگیری شیشه در قاب و جلوگیری از حرکت آن.
  • ایجاد سطح مناسب برای گسکت یا سیلیکون.

• کاربرد:

  • در یونیتایز و فریم‌لس اهمیت بیشتری دارد.


8. لقمه اتصال افقی (Horizontal Bracket / Clip)

• بخش: قطعه فلزی اتصال‌دهنده ترنسوم به مولیون.

• وظیفه:

  • انتقال بار ترنسوم به مولیون.
  • جلوگیری از حرکت شیشه.

• ویژگی:

  • باید اجازه حرکت طولی ترنسوم در اثر انبساط حرارتی را بدهد.
  • اتصال با پیچ استیل به مولیون انجام می‌شود.


9. فیلر زیر شیشه (Glass Support Filler / Setting Block Support)

• بخش: قطعه جانبی زیر شیشه.

• وظیفه:

  • یکنواخت‌سازی فشار شیشه روی قاب.
  • جلوگیری از شکستن یا لب‌پر شدن لبه شیشه.

• جنس: EPDM یا Neoprene با سختی Shore مناسب.


10. نگه‌دارنده کپ (Cap Holder / Pressure Plate)

• بخش: قطعه مکانیکی که درپوش (Face Cap) روی آن نصب می‌شود.

• وظیفه:

  • فیکس کردن شیشه با پیچ و پروفیل کاور.
  • انتقال فشار مکانیکی به قاب اصلی.

• ویژگی:

  • معمولاً همراه گسکت داخلی استفاده می‌شود.

نکات مهم در انتخاب و اجرای نمای کرتین وال

دقت به دیتیل و مشخصات نمای کرتین وال تنها به زیبایی یا هزینه اولیه محدود نمی‌شود، بلکه باید مجموعه‌ای از پارامترهای فنی، اقلیمی، اجرایی و نگهداری در نظر گرفته شود:

1. تناسب با شرایط اقلیمی و ارتفاع ساختمان

   • در مناطق بادخیز یا ساختمان‌های بلندمرتبه (بالای ۲۰ طبقه)، استفاده از سیستم‌های یونیتایز یا استیک با پروفیل‌های تقویت‌شده الزامی است.
   • در مناطق سردسیر یا با اختلاف دمایی شدید، استفاده از ترمال بریک و شیشه‌های دوجداره Low-E برای کاهش U-Value ضروری است.

2. انتخاب شیشه مناسب

   • برای کاربری‌های اداری و تجاری، ترکیب شیشه لمینیت و دوجداره (IGU + Laminate) بهترین تعادل بین امنیت، عایق حرارتی و صوتی را فراهم می‌کند.
   • در برج‌ها یا فضاهای پرنور، توجه به شاخص SHGC و انتخاب شیشه کنترل خورشید (Solar Control Glass) اهمیت بالایی دارد.

3. دقت در دیتیل‌های اجرایی

   • کیفیت اجرای دیتیل‌های اتصال و درزگیری عامل اصلی دوام کرتین وال است. بیش از ۶۰٪ نواقص مشاهده‌شده در پروژه‌های ایران ناشی از درزگیری نادرست یا طراحی نامناسب Drainage بوده است.
   • استفاده از سیلیکون‌های تاییدشده (مطابق ASTM C1184) و گسکت‌های EPDM مقاوم به UV ضروری است.

4. سیستم نصب و نگهداری

   • در انتخاب سیستم باید امکان دسترسی و نگهداری دوره‌ای (برای تعویض شیشه یا آب‌بندی مجدد) پیش‌بینی شود.
   • برای برج‌های بلند، سیستم‌های Unitized Curtain Wall به دلیل نصب سریع‌تر و قابلیت تعویض آسان پنل‌ها در بلندمدت مقرون‌به‌صرفه‌تر هستند.

5. استانداردها و تست‌های الزامی

   • مقاومت در برابر باد (ASTM E330 / EN 13116).
   • آب‌بندی (ASTM E331 / EN 12155).
   • هوا‌بندی (EN 12152).
   • مقاومت در برابر زلزله و دریفت بین طبقات (مطابق آیین‌نامه ۲۸۰۰).


پروژه‌های اجرا شده با نمای کرتین وال (آلومینیوم حبیبی)

نمای کرتین وال در سال‌های اخیر در پروژه‌های اداری، تجاری و برج‌های بلندمرتبه ایران به‌طور گسترده استفاده شده است. شرکت‌های معتبر تأمین‌کننده پروفیل، مانند آلومینیوم حبیبی، در پروژه‌های مختلف سیستم‌های متنوعی (فیس‌کپ، فریم‌لس، یونیتایز) را پیاده‌سازی کرده‌اند.

• ساختمان‌های اداری بزرگ‌مقیاس در تهران و مشهد.
• مجتمع‌های تجاری با نمای یکپارچه شیشه‌ای.
• برج‌های مسکونی و هتل‌ها با استفاده از سیستم‌های یونیتایز.

جمع‌بندی و توصیه نهایی

نمای کرتین وال اگرچه در ظاهر یک پوسته شیشه‌ای مدرن است، اما در واقع یک سیستم پیچیده مهندسی محسوب می‌شود که عملکرد سازه‌ای، انرژی و آسایش کاربران را به طور مستقیم تحت‌تأثیر قرار می‌دهد.

• برای پروژه‌های بلندمرتبه یا با محدودیت زمان، سیستم یونیتایز بهترین انتخاب است.
• برای پروژه‌هایی با بودجه محدود و نیاز به انعطاف اجرایی در محل، سیستم استیک فیس‌کپ یا ترکیبی پیشنهاد می‌شود.
• در ساختمان‌های هوشمند یا پروژه‌های سبز، دابل‌اسکین یا شیشه‌های دینامیک (الکتروکرومیک) آینده‌نگرانه‌تر هستند.
• هر تصمیم طراحی باید بر اساس محاسبات بار باد، بار زلزله، تحلیل انرژی و دیتیل‌های اجرایی دقیق اتخاذ شود، نه صرفاً ظاهر یا هزینه اولیه.


در نهایت، انتخاب نمای کرتین وال باید یک تصمیم تحلیلی و داده‌محور باشد؛ یعنی هم الزامات فنی و اقلیمی پروژه پوشش داده شود، هم ملاحظات اجرایی و نگهداری بلندمدت. تجربه نشان داده که توجه به کیفیت دیتیل‌های اجرایی و تست‌های استاندارد، بیش از هر عامل دیگری دوام و عملکرد پایدار نما را تضمین می‌کند.
