لوور آلومینیومی بهعنوان یک عنصر اساسی در نمای ساختمان، فراتر از یک راهحل ساده برای زیبایی بصری بوده و به بهینهسازی تهویه، کنترل نور و پایداری انرژی ساختمان کمک میکند. اهمیت این سیستمها بهحدی است که هرگونه کوتاهی یا انتخاب نادرست، میتواند باعث افت چشمگیر عملکرد فنی لوورها، کاهش پایداری سازه و حتی تسریع تخریب نما شود. نقش سیستم نصب در هدایت جریان هوا، جلوگیری از حرارت و تابش مستقیم خورشید، کاهش نفوذ آب و گرد و غبار، و تضمین زیبایی مستمر در طول زمان، تقریبا غیرقابل جایگزین است.
در سالهای اخیر، تاکید متخصصان معماری و مهندسی بر انتخاب و اجرای صحیح سیستمهای نصب، بهویژه برای نمای لوور آلومینیومی، دوچندان شده است. با توسعه فناوریهای جدید مانند پروفیل ترمال بریک، نماهای کرتین وال و سیستمهای هوشمند BMS، نیاز به هماهنگی دقیق میان عملکرد فنی و زیبایی بصری افزایش پیدا کرده است. به همین دلیل، دانش فنی درباره سیستمهای نصب، نقشی کلیدی در موفقیت پروژههای ساختمانی ایفا میکند.
تعریف و اهمیت سیستم نصب لوور
سیستم نصب لوور آلومینیومی مجموعهای یکپارچه از تجهیزات و تکنولوژیهاست که امکان نصب دقیق و اصولی تیغههای لوور را بر روی نما، سقف یا دیگر بخشهای ساختمان فراهم میسازد. این سیستم، شامل اجزایی همچون فریم نگهدارنده، براکتها، محور تیغه و یاتاقانهای مکانیکی یا الکتریکی است. هرگونه خطا در اجرای این سیستم، تاثیراتی جدی بر عملکرد تهویه طبیعی، دوام سازهای و مقاومت نما در برابر نیروهای جانبی مانند باد و باران خواهد داشت.
اهمیت نصب صحیح لوور در چهار محور اصلی خلاصه میشود:
تهویه و جریان هوا
انحراف جزئی یا تراز نبودن محور تیغهها میتواند تهویه را مختل و فشار وارد بر سیستم تهویه مرکزی را افزایش دهد.
پایداری در برابر باد و باران
سیستمهای نصب لوور با کیفیت، مقاومت در برابر نیروی باد و نفوذ آب را تضمین میکنند.
دوام سازهای
هرچه دقت در محور تیغهها و عملکرد فریم بالاتر باشد، دوام و طول عمر لوور افزایش مییابد؛ بهویژه در پروژههای بلندمرتبه یا مناطق با شرایط اقلیمی سخت.
زیبایی و هماهنگی بصری
سیستم نصب باید بهگونهای طراحی شود که نمای لوور، کاملاً با سایر عناصر معماری هماهنگ باشد.
به نقل از يك وبسايت خارجی مطرح در زمينه صنعت نماي آلومينيومي:
The correct installation of the aluminum louver system is as crucial as» the quality of materials used. Any deviation in alignment and axis can compromise both aesthetics and technical performance.
نصب صحیح سیستم لوور آلومینیومی به اندازه کیفیت متریال اهمیت دارد. هرگونه انحراف در تراز و محور میتواند عملکرد فنی و زیبایی را بهطور کامل مختل کند.»

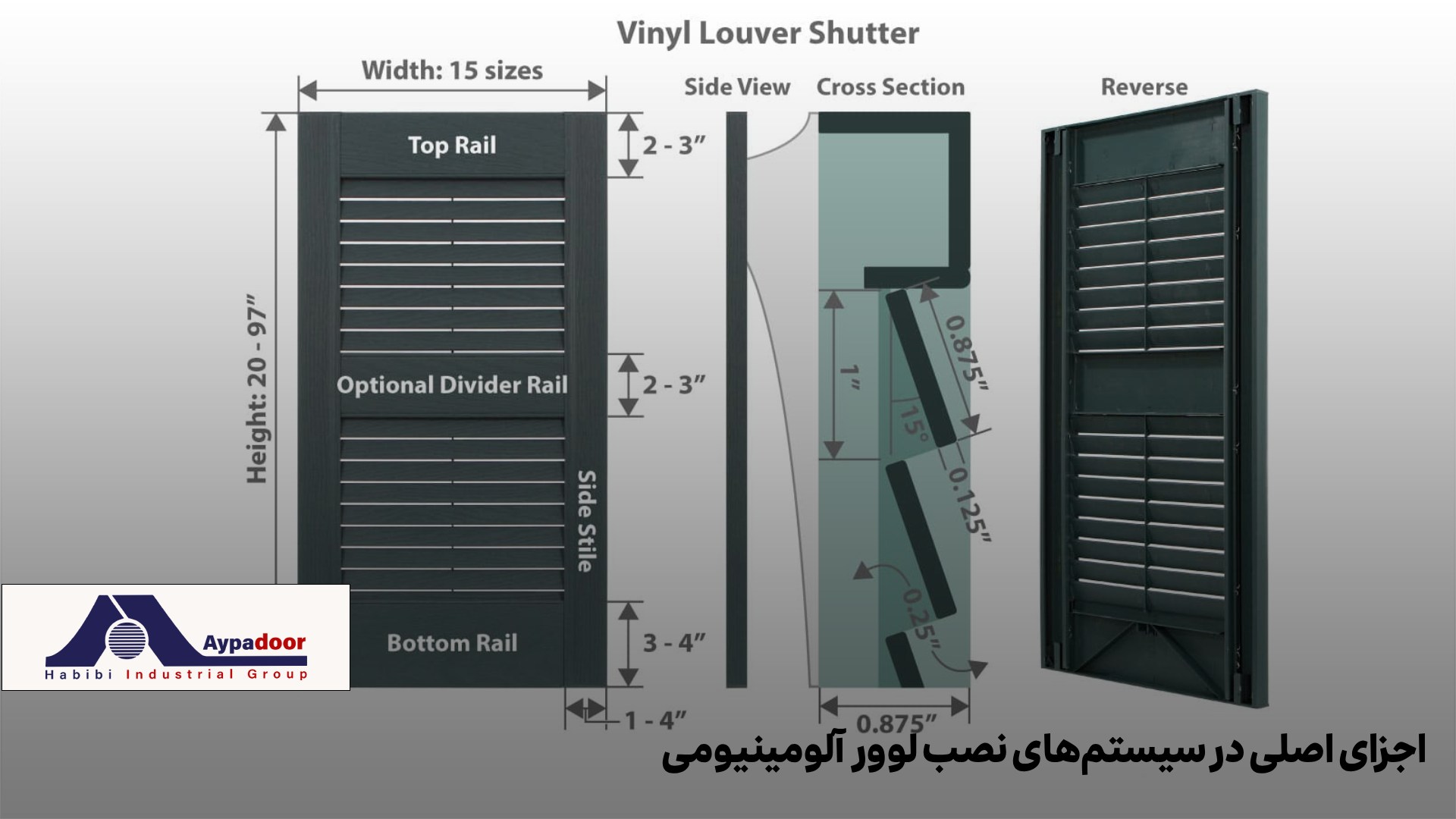

اجزای اصلی در سیستمهای نصب لوور آلومینیومی
یک سیستم نصب لوور آلومینیومی مدرن، مجموعهای از اجزای متنوع است که هر یک وظیفهای کلیدی در عملکرد کلی سیستم ایفا میکند:
فریم یا قاب آلومینیومی
پایه ساختاری که تمامی تیغهها بر روی آن سوار میشوند و استحکام و تراز کلی سیستم را تعیین میکند.
براکتها و مکانیزمهای اتصال
اجزایی که برای فیکس کردن قاب اصلی به زیرسازه یا سازه نما بهکار میروند و معمولاً از آلومینیوم یا فولاد ضدزنگ ساخته میشوند.
محور تیغه
محور چرخشی یا ثابت که وظیفه نگهداری و تعیین زاویه تیغهها را برعهده دارد. در مدلهای متحرک، اغلب از شفتهای تقویتشده و پروفیلهای ویژه بهره گرفته میشود.
یاتاقان چرخشی مکانیکی يا برقی
مسئول انتقال حرکت، کاهش اصطکاک و تثبیت حرکت تیغهها در سیستمهای متحرک.
سیستم قفلکن یا تثبیت زاویه
تجهیزاتی که زاویه تیغهها را در حالت موردنظر فیکس میکند؛ میتواند دستی، برقی یا هوشمند باشد.
شرکتهایی مانند آلمينيوم حبیبی و سایر برندهای معتبر ایرانی، با استفاده از فناوری اکستروژن و آلیاژهای اختصاصی، استانداردهای لازم را در تمامی مراحل تولید این اجزا رعایت میکنند.

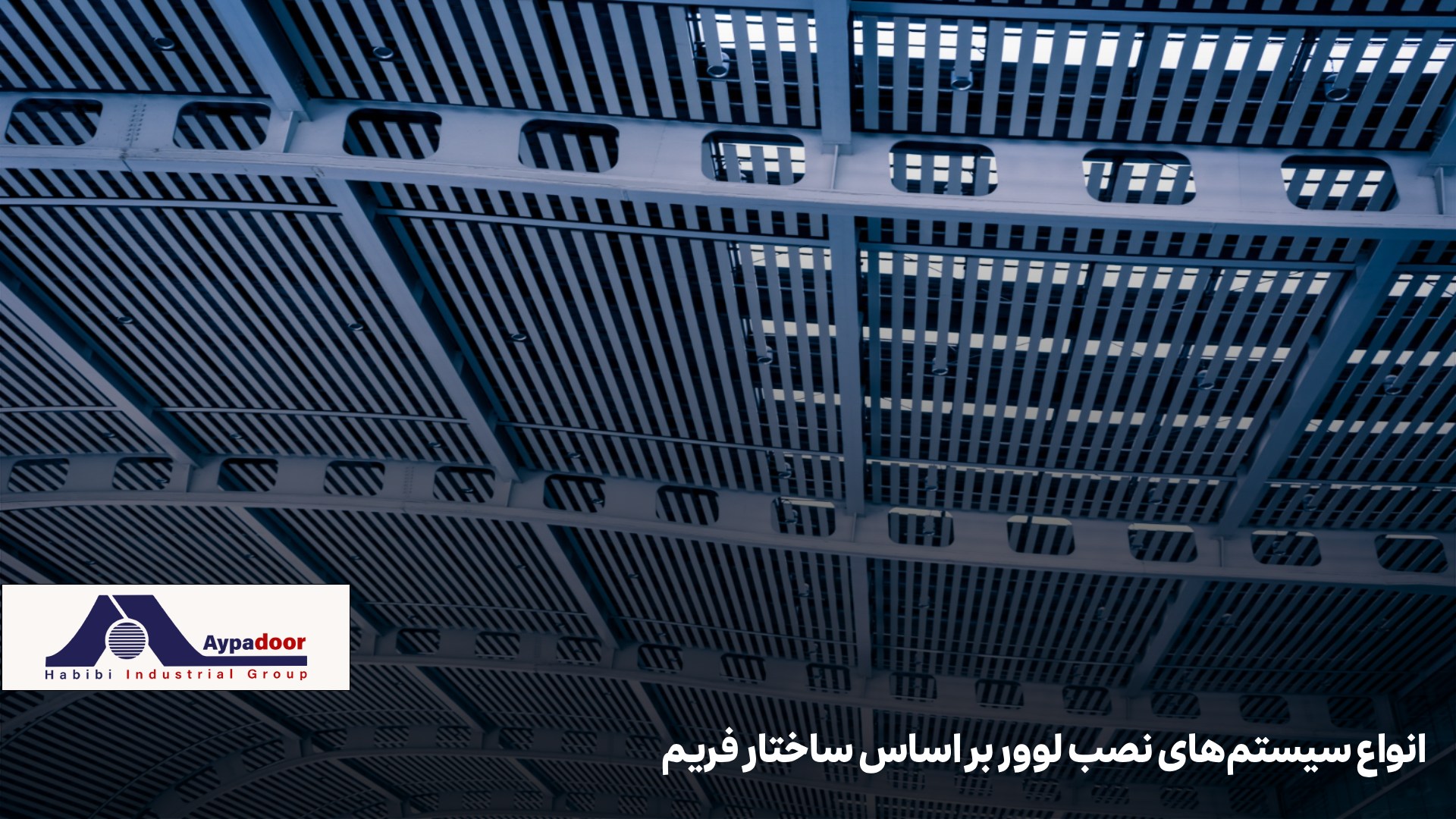

انواع سیستمهای نصب لوور بر اساس ساختار فریم
در اجرای لوور آلومینیومی، چهار ساختار اصلی برای فریم وجود دارد که هرکدام متناسب با اقلیم، نوع پروژه و جزئیات معماری انتخاب میشوند:
سیستم فریم ثابت
قاب آلومینیومی مقاوم که بهصورت یکپارچه نصب میشود و تیغهها در زاویهای ثابت قرار میگیرند. این روش همچنان پرکاربردترین سیستم در پروژههای اقتصادی است و هزینه نصب و نگهداری کمتری دارد.
فریم مدولار قابل تنظیم
سیستمهایی که فریمها به صورت مدولار طراحی میشوند و تیغهها یا قابها قابلیت جابجایی یا ارتقای چندباره دارند. مناسب پروژههایی است که در آینده نیاز به تغییر فرم یا تعمیر خواهد داشت.
فریم توکار در نماهای کرتینوال
در پروژههایی با نمای کرتینوال، فریم لوور بهصورت مخفی یا توکار در زیرساخت کرتینوال جاسازی میشود. نتیجه، یک ظاهر منسجم و یکپارچه و قابلیت عایقبندی بهتر در برابر شرایط محیطی است.
فریم بیرونزن در نماهای تهویهای
فریم بیرونزن، بالاتر از سطح نما یا پنجره نصب میشود و فضای تهویه مؤثرتر و دسترسی سریعتری به تیغهها برای تعمیر و نگهداری را فراهم میکند. این ساختار برای مناطق با بارش زیاد یا گردوغبار سنگین انتخاب بسیار مناسبی است.

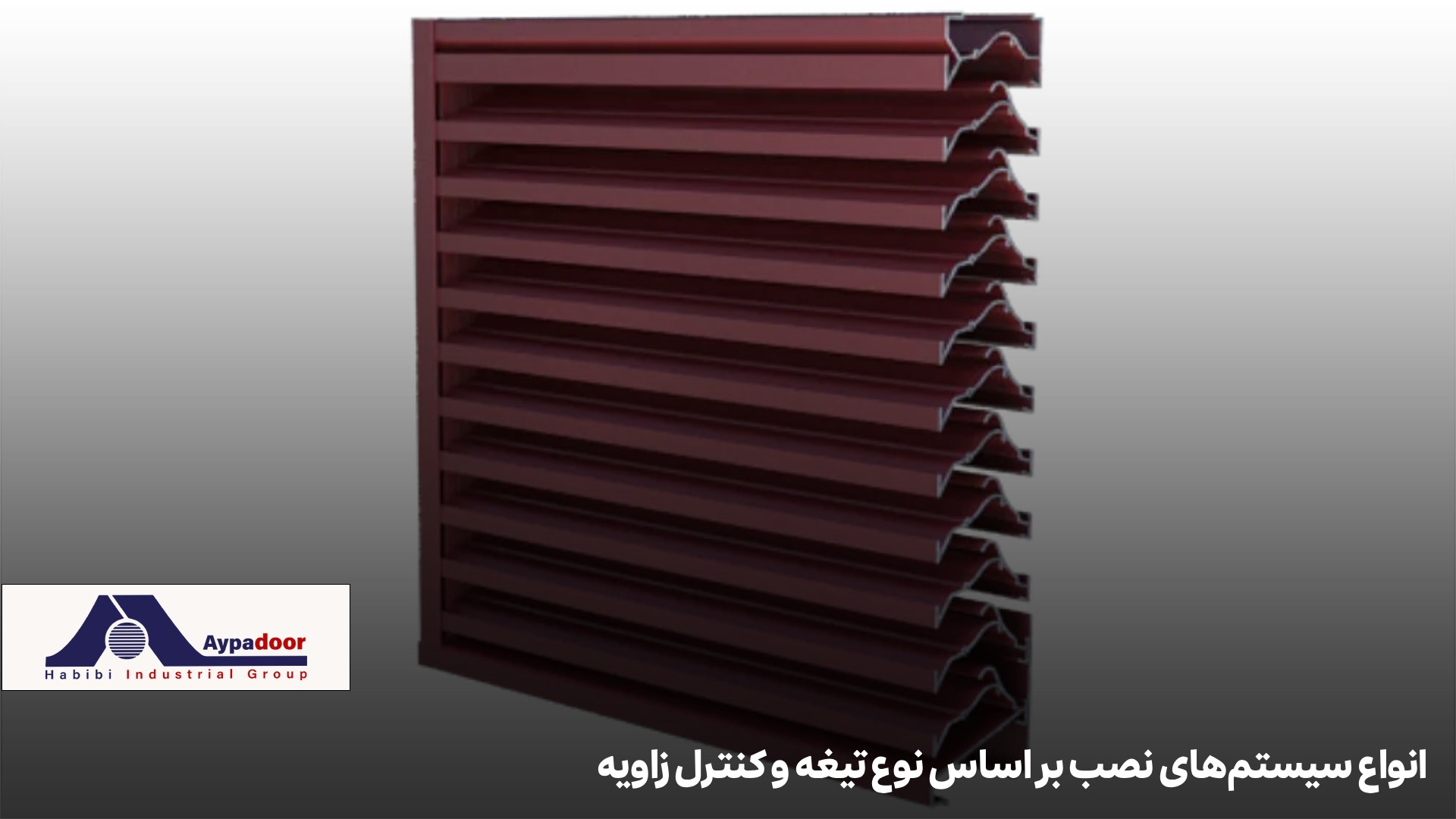

انواع سیستمهای نصب بر اساس نوع تیغه و کنترل زاویه
کنترل زاویه تیغههای لوور آلومینیومی، رابطه مستقیمی با عملکرد تهویه، نورگیری و صرفهجویی انرژی دارد. امروزه انواع سیستمهای نصب بر اساس امکانات کنترلی تیغهها به شرح زیر هستند:
سیستم دستی مکانیکی
تیغهها توسط دسته یا اهرم، به شکل دستی تنظیم میشوند. این سیستم در پروژههای کوچک، پارکینگها یا فضاهای فنی رایج است و هزینه نصب پایینی دارد.
سیستم موتوری برقی
تیغهها یا مجموعهی لوور با موتور برقی تنظیم میشوند و میتواند توسط کنترل از راه دور یا پنل اجرا شود. مناسب پروژههای اداری، تجاری و ویلاهای مدرن با پنجرههای بلند میباشد.
سیستم اتوماتیک مجهز به سنسور نور و باد
در این نوع مدل، موتورها به سیستم سنسور خارجی وابسطه به میزان نور یا سرعت باد متصل میشوند. زاویه تیغهها با تغییر شدت نور یا باد به صورت اتوماتیک تغییر میکند و دستیابی به حداکثر آسایش و حفاظت در شرایط متغیر اقلیمی را با خود به همراه ميآورد.
فناوری (Building Management System) BMS
کنترل هوشمند زاویه تیغهها در راستای عملکرد ساختمان سبز و کاهش مصرف انرژی، توسط BMS صورت میگیرد. اين مدل به ویژه در ساختمانهایی با نمای کرتینوال،حداکثر کارایی را فراهم میکند.
سیستمهای نصب لوور برای کاربردهای مختلف در معماری
انتخاب روش، کاملاً وابسته به حجم پروژه، جنس زیرسازه، شرایط اقلیمی و سطح دسترسی در آینده است. گستردگی کاربرد سیستم نصب لوور آلومینیومی باعث شده این تکنولوژی در طیف وسیعی از پروژههای معماری مورد استفاده قرار گیرد:
نمای اداری و تجاری
در این فضاها عموماً از سیستمهای موتوری یا اتوماتیک مجهز به BMS بهره گرفته میشود تا کنترل دقیق سایهاندازی،نور، کاهش بار سرمایشی و افزایش جذابیت بصری برای سازههای بلندمرتبه مطابق برنامه کاری ساختمان صورت گیرد.
تهویه پارکینگ یا فضاهای فنی
نصب لوورهای ثابت یا دستی، مساحت تهویه را افزایش میدهد و امکان دفع دود و حرارت را بهصورت طبیعی فراهم میکند. سیستم نصب معمولاً ساده اما مستحکم و ضدزنگ است.
استفاده در سقف و سایبان
لوورها بهعنوان سایهبان ثابت یا متحرک در سقف فضاهای باز (پنتهاوس، لابی هتل یا باغ رستوران) نصب شده و امکان کنترل نور و تهویه باز را برای فضاها فراهم مینماید.
لوورهای تزئینی داخلی
در دکوراسیون داخلی، از سیستم نصب با پروفیلهای سبک و فریم مخفی استفاده میشود تا هم کارکرد فضایی (حفظ حریم بصری، جداسازی یا پوشش تجهیزات) و هم جنبه تزیینی تأمین گردد.

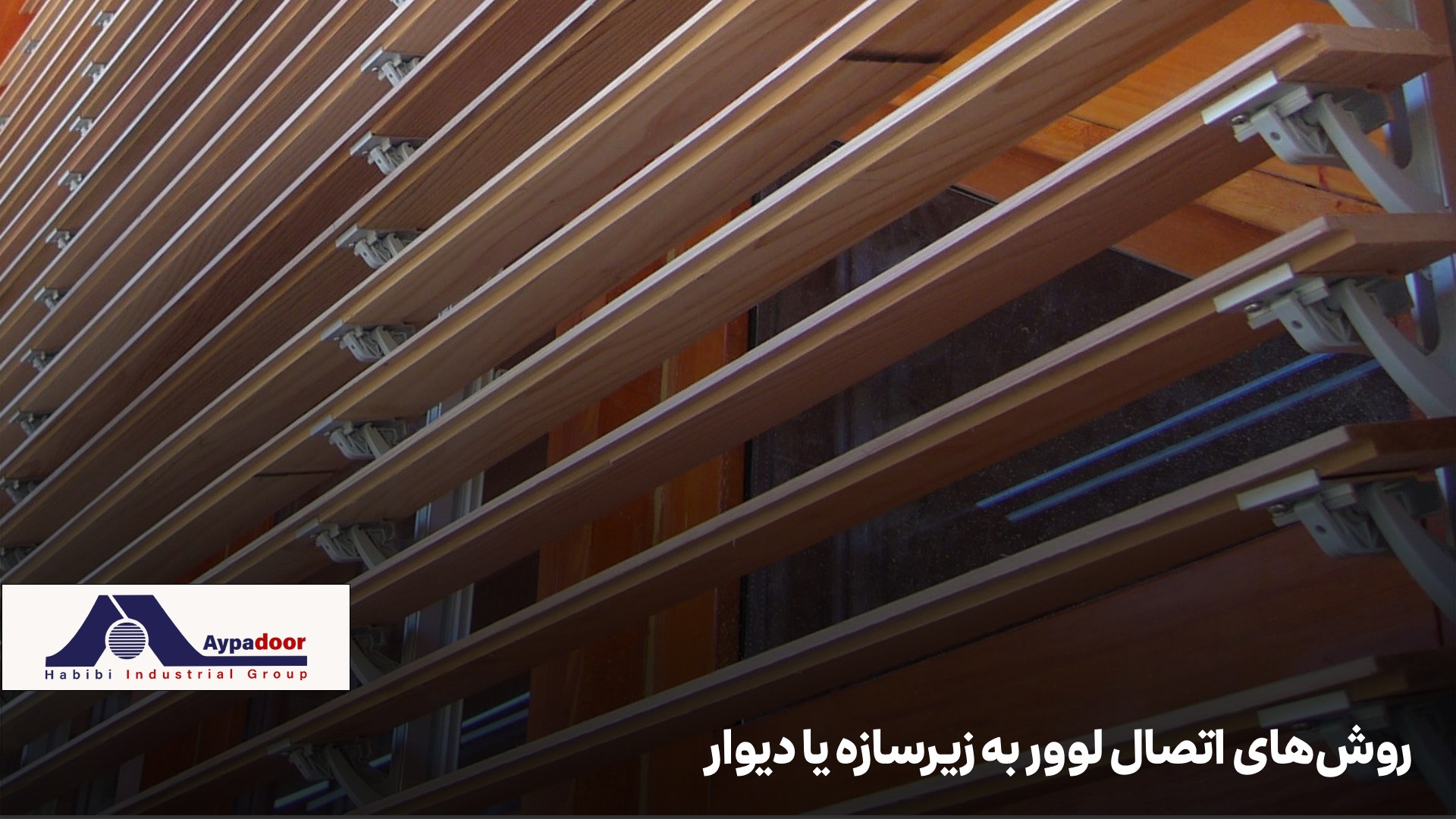

روشهای اتصال لوور به زیرسازه یا دیوار
شیوه اتصال لوور، تعیینکننده استحکام، ایمنی، سرعت اجرا و دوام بلندمدت نما خواهد بود. انواع رایج روش اتصال عبارتند از:
اتصال پیچی و پرچی
از متداولترین روشهاي کلاسیک اتصال است كه مناسب فریمهای فلزی و فیکس کردن تیغهها و قابها به سازه است. استفاده از پیچهای مقاوم و پرچهای صنعتی، تضمینکننده دوام و استحکام است و در صورت لزوم بهراحتی قابلیت تعویض دارد.
اتصال با براکت مخفی
به منظور ایجاد نمای یکدست و حذف اجزای اتصال از دید از براکتهای خاص آلومینیومی یا فولادی درون فریم قرار استفاده ميشود و نمای نهایی روان و زیبا خواهد بود.
اتصالات ریلی ماژولار
اتصالات ریلی ماژولارقابلیت ارتقا و تعمیر فاز به فاز دارند. در اين مدل فریم و تیغهها روی ریلهای مخصوص قرار میگیرند و جابجایی، تنظیم و حتی باز و بسته شدن تیغهها با سرعت و ایمنی بالا انجام میشود.
سیستمClick-on برای نصب سریع
تیغهها و قابها توسط قفلکنندههای فنری یا مکانیزم فشار ساده نصب یا جدا میشوند و مناسب پروژههای سرعتی یا نصب اضطراری.
سیستم کشویی در نماهای متحرک
در اين نوع تیغهها یا کل فریم نما بر اساس شاسی کشویی حرکت میکنند كه مناسب پردههای معماری باز و بستهشونده یا فضاهایی که نیاز به تغییر شکل نما دارند.

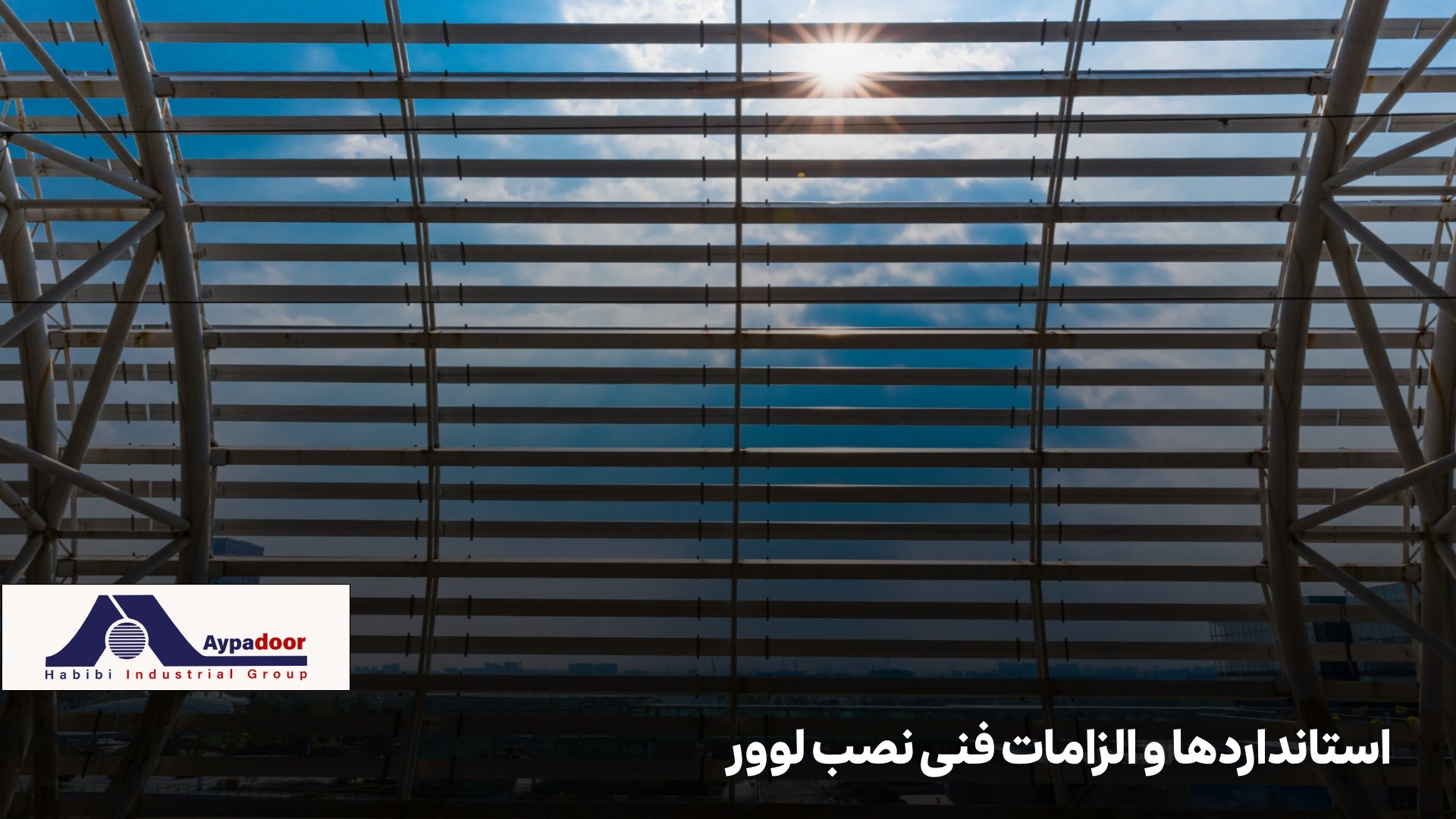

استانداردها و الزامات فنی نصب لوور
در اجرای هر نوع سیستم نصب لوور آلومینیومی، رعایت استانداردها و الزامات فنی بینالمللی مانند ASTM، EN، ASHRAE و معیارهای ملی مانند مقررات ملی ساختمان ایران الزامی است. این الزامات شامل موارد زیر است:
مقاومت در برابر باد
باید مطابق استاندارد ASTM D7158 یا TS EN 12179، سیستم نصب نما مقاومت کافی در برابر بار باد منطقه پروژه را دارا باشد.
تحمل بار یاتاقانها و پروفیلها
انتخاب نوع پروفیل و یاتاقان باید با توجه به ابعاد و حداکثر وزن مورد انتظار صورت گیرد.
سازگاری با سیستم کرتینوال و پنلهای دیگر
نصب لوور روی نمای شیشهای، پانلهای کامپوزیت یا فریم لس باید به نحوی طراحی شود که درزها، آببندی و مقاومت حرکتی سازه حفظ شود.
الزامات آببندی
لوورها باید در برابر نفوذ آب، گرد و غبار و حتی آلایندههای صنعتی مقاوم باشند و تمامی اتصالها، با نوار درزگیر و چسب سیلیکونی دفع آببندی شوند.
در پروژههای اجرایی موفق، همواره یک تست نهایی پس از اتمام کار جهت کنترل عملکرد فنی و ایمنی سیستم نصب انجام میگیرد.
مقایسه سیستمهای نصب لوور از نظر هزینه و نگهداری
در انتخاب سیستم نصب لوور، هزینه نصب اولیه، هزینههای نگهداری، نرخ استهلاک اتصالات و دسترسی در پروژههای بلندمرتبه باید به دقت لحاظ گردد. جدول زیر مقایسهای راهبردی از سیستمهای رایج نصب لوور را نشان میدهد:
| نوع سیستم نصب | هزینه نصب اولیه | هزینه نگهداری | امکان تعویض يا تعمیر | دوام اتصال در اقلیم ایران | دسترسی در پروژههای بلند |
| ثابت (پیچی/پرچی) | پایین | بسیار پایین | آسان | بسیار بالا | خوب |
| موتوری مکانیکی | متوسط تا بالا | متوسط | متوسط | بالا | متوسط |
| موتوری اتوماتیک-BMS | بالا | متوسط تا بالا | سختتر (نیاز تخصص) | بالا | سخت، نیاز به سرویسکار |
| سیستم کلیک آن/ماژولار | متوسط | پایین | بسیار آسان | بالا | عالی |
به طور کلی، پروژههای اقتصادی یا مناطقی با اقلیم متغیر (باد، گردوغبار یا باران زیاد) عموماً سراغ سیستمهای ثابت میروند. اما ساختمانهای لوکس یا دارای بودجه بالا مانند اداری يا تجاری از سیستمهای موتوردار و هوشمند، با هزینه نصب و نگهداری بالاتر ولی کنترل آسانتر بهره میگیرند.

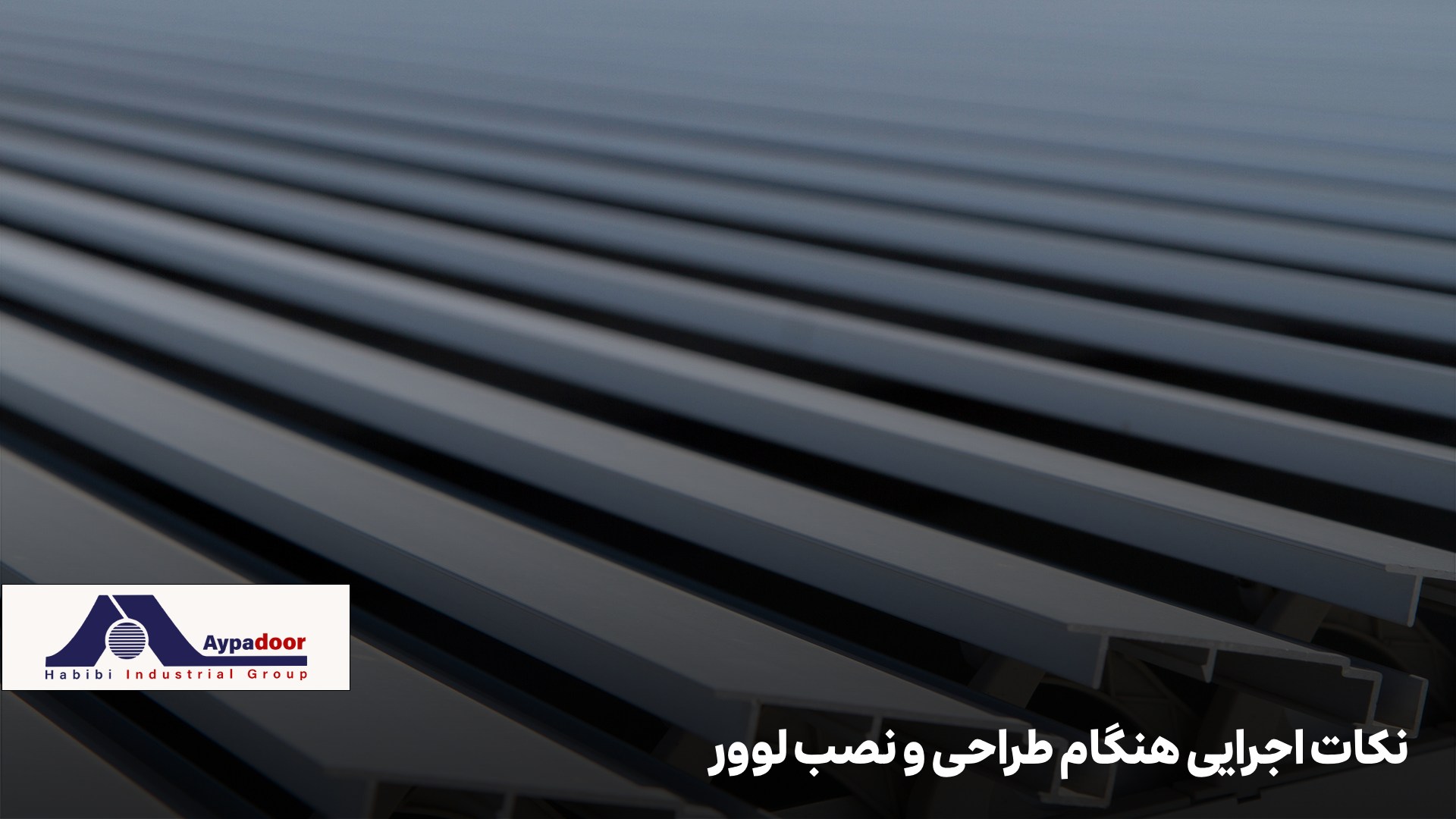

نکات اجرایی هنگام طراحی و نصب لوور
طراحی و نصب دقیق لوور آلومینیومی، افزون بر رعایت ضوابط فنی و زیباییشناسی، نیازمند توجه به چند نکته اجرایی کلیدی است:
زاویه نصب تیغه متناسب با اقلیم گرم
برای حداکثر کارایی در کنترل تابش نور و جلوگیری از ورود گرما، زاویه تیغهها بايد در نماهای جنوبی و غربی بهینهسازی شود.
توجه به جهت باد غالب
موقعیتیابی فریم و انتخاب نوع اتصال باید طبق الگوی باد منطقه انجام شود تا مقاومت سازه در برابر بار باد به حداکثر برسد.
شیوه تست قبل از تحویل پروژه
پس از نصب، تست مقاومت، تراز، آببندی و کارکرد موتوری بهصورت کامل انجام میشود.
تراز محور اصلی تیغهها
کوچکترین انحراف در تراز، باعث خسارت در بلندمدت و افت عملکرد خواهد شد. استفاده از تراز لیزری و ابزار دقیق در مراحل نصب ضروری است.
هماهنگی تجهیزات و زیرساختها
پیش از نصب، باید مسیرهای تهویه، لولهکشی، برق و سیستم ایمنی نمای ساختمان بررسی شود تا در صورت نیاز، تعبیه کانالهای دسترسی یا تجهیز اضافه انجام گردد.
جمعبندی
انتخاب سیستم نصب مناسب لوور آلومینیومی، مستلزم ارزیابی دقیق نوع کاربری، بودجه و شرایط اقلیمی پروژه است. در پروژههای اداری و تجاری با حجم بالای تهویه و الزامات کنترلی پیشرفته، استفاده از سیستمهای موتوردار و BMS توصیه میشود. در مقابل، پروژههای مسکونی یا ساختمانهایی با بودجه محدود، میتوانند از سیستمهای ثابت و فریم ساده بهره بگیرند و هزینههای نگهداری را کاهش دهند.برندهایی مانند گروه صنعتی حبیبی، با ارائه خدمات نصب تخصصی و تولید انواع پروفیل و قطعات آلومینیومی با استاندارد جهانی، گزینهای مطلوب برای تضمین کیفیت اجرا و مشاوره تخصصی در ایران به شمار میروند.
خوانندگان محترم، چنانچه نیاز به مشاوره فنی، نمونه دیتیل اجرایی یا استعلام قیمت انواع سیستم نصب لوور آلومینیومی دارید، میتوانید با کارشناسان برند حبیبی تماس بگیرید.
سوالات متداول
برای آببندی و جلوگیری از ورود آب باید چه نکاتی را رعایت کرد؟
استفاده از پروفیلها و اتصالات با پوشش ضدزنگ، اجرای دقیق جزییات آببندی با چسب سیلیکونی و نوار درزگیر و رعایت شیب لازم برای دفع آب باران الزامی است.
سیستم BMS در کنترل زاویه تیغهها چگونه عمل میکند؟
در سیستم مدیریت هوشمند ساختمان (BMS)، زاویه تیغهها با توجه به نور یا دمای محیط بهوسیله سنسورهای دیجیتال و موتور برقی، بهطور خودکار تنظیم میشود.
آیا نصب لوور آلومینیومی روی تمامی نماها امکانپذیر است؟
بله، لوورها میتوانند روی نمای شیشهای (کرتین وال)، کامپوزیت، پنجره یا دیوار آجری نصب شوند. برای هر زیرسازه، دیتیل و اتصالات خاصی لازم است.
پروفیل قوطی آلومینیومی در کدام بخش سیستم نصب کاربرد دارد؟
پروفیل قوطی آلومینیومی معمولاً در زیرسازی و فریم نگهدارنده تیغهها بهکار میرود؛ این پروفیل، وزن را کاهش داده و مقاومت کل سیستم را افزایش میدهد.
