طراحی و اجرای نمای کرتین وال یو چنل همواره مورد استقبال بسیاری از کارفرمایان و پیمانکاران بوده است، چرا که علاوه بر هزینه مقرون به صرفه از سرعت اجرایی بالایی نیز برخوردار است.
نمای یوچنل، یکی از محبوبترین و مورد توجهترین انواع نمای کرتین وال و نمای شیشهای ساختمان است که در طراحی و ساخت معماری مدرن بهکار میرود. این سیستم با استفاده از شیشههای دو یا سه جداره و پروفیلهای آلومینیومی، به وسیلهی تکنیکهای خاص نصب میشود تا یک ظاهر یکنواخت و زیبا برای ساختمان فراهم کند.
این روش نه تنها به نوردهی طبیعی بیشتر در داخل ساختمان کمک میکند بلکه به بهبود عایق حرارتی و مقاومت در برابر عوامل زیانآور مانند زلزله و آتش نیز کمک میکند. در این مقاله، ما به بررسی جزئیات این روش مدرن نمای ساختمانی پرداخته و مزایا و معایب آن را بررسی خواهیم کرد.
علت نامگذاری نمای کرتین وال یوچنل چیست؟
در نمای کرتین وال یو چنل، شیشهها به صورت دو یا سه جداره استفاده میشوند تا نمای یو چنل از مقاومت لازم برخوردار باشد؛ همچنین در بین جدارههای شیشه از اسپیسرهایی به شکل یو انگلیسی (U) وجود دارد، به همین دلیل این روش از اجرای نمای کرتین وال را یو چنل نامیده اند.
سیستم یو چنل (U channel)چیست
زمانی که از سیستم یوچنل نام میبریم، منظورمان نوعی از سیستم نصب شیشه در نمای کرتین وال است که در آن نحوه تثبیت شیشه ها بر روی لامل ها متفاوت است. شیشههایی که در سیستم یوچنل مورد استفاده قرار میگیرند، شیشه هایی خاص هستند که در آنها به جای اسپیسر معمولی از اسپسرهایی یو شکل استفاده میشود.
نمای کرتین وال یوچنل، یکی از انواع نمای شیشه ای مدرن است که در آن شیشه ها توسط پروفیل های خاص U-Channel نگه داشته می شوند. برخلاف سیستم های سنتی، این نما به طور کامل به صورت خود ایستا (Self-Supporting) طراحی شده و بار ساختمان را تحمل نمی کند. این سیستم با استفاده از فریم های آلومینیومی یا استیل، زیبایی بصری، عملکرد عایقی و مقاومت بالا را به ارمغان می آورد.

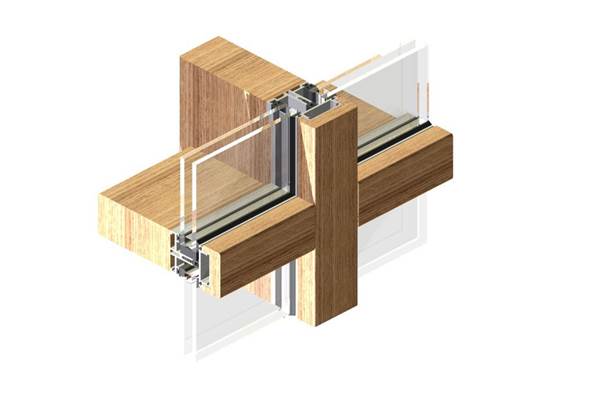

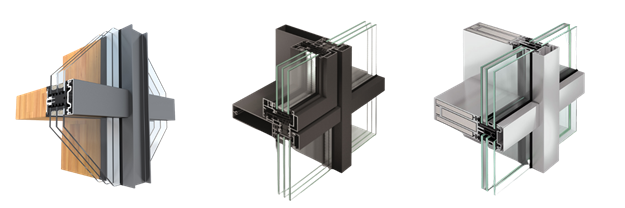

مشخصات ظاهری نمای کرتین وال یوچنل
نمای یوچنل از شکلی یو مانند برخوردار است و جنس سیستم نمای آن معمولاً از گالوانیزه، استیل، یا آلومینیوم است. یکی از تفاوتهای این نمای کرتین وال با سایر مدلها در استفاده از شیشه دو جداره است. به جای استفاده از چسب پلی سولفات، از چسب مخصوص سیلیکونی با ساختار دو جزئی استفاده میشود. این چسب دارای قدرت کشسانی و چسبندگی بالا است.
نمای کرتین وال یوچنل دارای مقاومت و دوام بالا و ضد زنگ زدگی است. در این نما، لامل به صورت افقی و عمودی برای شبکهبندی سطح بیرونی استفاده میشود و برای تثبیت شیشه در فضای بین لاملها از قطعات آلومینیومی پازلی شکل استفاده میشود.
این قطعات با ایجاد یک فضای U شکل در اسپیسر شیشه و قراردادن لقمههای پازلی شکل در داخل اسپیسر شیشه و اتصال آن به لامل، شیشهها را روی لامل فیکس میکنند.
برای جلوگیری از زنگزدگی، از ورق گالوانیزه گرم استفاده میشود و فضای خارجی بین شیشهها با چسب مخصوص با دوام و مقاومت بالا پوشیده میشود. در مدل یوچنل، فضای دو سانتیمتری وجود دارد که با چسب مخصوص با دوام و مقاومت بالا پوشیده میشود.
همچنین، در نمای کرتین وال یوچنل، دور تا دور شیشه، کانالی قرار دارد. شیشه با استفاده از بستهای مخصوص از یک طرف به داخل کانال و از طرف دیگر به لامل پیچ میشود تا محکم نگه داشته شود. این سیستم قابلیت نصب به صورت بازشو را هم دارد و شیشهها به صورت دو جداره یا سه جداره نصب میشوند.
مزایای سیستم یوچنل چیست؟
ویژگی بارز نمای کرتین وال یوچنل، ظاهر یکدست و شفاف آن است که به دلیل استفاده از پروفیل های مخفی یا نیمه مخفی، جلوه ای مدرن و مینیمال ایجاد می کند. این طراحی به ویژه در پروژههای تجاری، برجها و ساختمانهای لوکس کاربرد زیادی دارد.
به طور خلاصه، نمای کرتین وال یوچنل یک سیستم نمای شیشه ای مدرن و زیبا است که به دلیل استفاده از پروفیل های U-Channel، ظاهری شفاف و جذاب را به ساختمان می دهد و انتخابی عالی برای پروژه های معماری نوین محسوب می شود.
| رنگبندی شیشه ها |
| مقاوم در برابر نفوذ آب |
| عایق حرارتی |
| مقاوم در برابر زلزله |
| مقرون به صرفه بودن |
| دارای بازشو مخفی |
| استفاده بیشتر از نور طبیعی در نما |

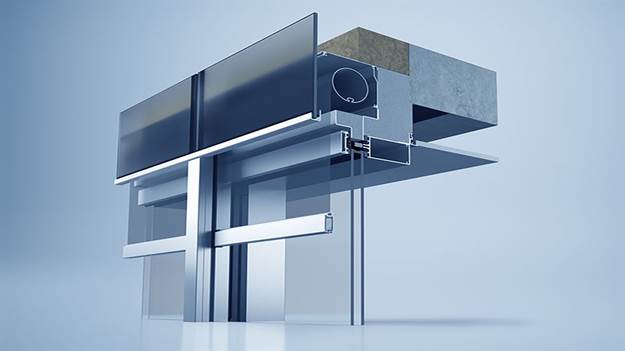

نحوه اجرای نمای یوچنل
سیستم کرتین وال فریم لس ( یوچنل ) مانند دیگر نماهای شیشه ای کرتین وال می باشد با این تفاوت که اجرای آن متفاوت می باشد. در اجرای نمای کرتین وال یوچنل،دقت در اجرای تراز لامل ها مانند سایر سیستم های نمای کرتین وال از اهمیت بسیار بالایی برخوردار است؛ همچنین عدم استفاده از چسب باکیفیت و عدم دقت در اجرای چسبها علاوه بر کاهش زیبایی سطح خارجی ساختمان می تواند از میزان استاندار آب بندی وهوابندی آن بکاهد.
اجرای این محصول در قسمت نمای خارجی بجای کپ آلومینیومی گسگت قرار میگیرد که در کل نمای ساختمان را یک دست و شیشه را یکنواخت نشان می دهند .
در مدل کرتین وال یوچنل ( u-channel ) پس از نصب لامل های افقی و عمودی نوبت به اندازه ی شیشه میرسد، مدل یوچنل و فریم لس دارای لامل شیشه های خاص بوده که در شیشه یوچنل، اسپیسر(آلومینیومی قاب شده بین دو لایه شیشه که باعث ایجاد فضا بین لایه بیرون و داخل میشود) آن خاص بوده بطوری که پشت اسپیسر شیشههای دوجداره معمولی که چسب زده می شود، صاف بوده در صورتیکه اسپیسرهای یوچنل کانالی در پشت آن به صورت U تعبیر شده که دو طرف U چسب زده و داخل کانال U خالی بوده و جهت نصب شیشه روی لامل استفاده میگردد.
در شیشه های یوچنل و فریم لس لامل چسب های خاص سیلیکون ، پلی یورتان استفاده میگردد که چسب های بسیار سختی می باشد( در یوچنل و فریم لس لامل شیشه های نمای بیرون فقط توسط چسب نگهداشته می شود) پس از تولید شیشه یوچنل دورتا دور شیشه کانالی وجود دارد که پس از جا انداختن شیشه داخل لامل با بست خاصی که یک طرف آن داخل کانال و طرف دیگر به لامل پیچ میگردد نگهداشته می شود.
ایمنی نمای یوچنل
در نمای کرتین وال یو چنل عموما از شیشه های دو جداره یا سه جداره استفاده میشود، از این رو شیشه های استفاده شده در سیستم یو چنل در اثر ضربه، خرد نمیشوند، همچنین پروفیلهای آلومینومی از وزن کمی برخوردار هستند و وزن نمای ساختمان را به صورت مستقیم به زمین منتقل میکنند، از این رو در اثر زلزله تخریب نخواهند شد.
تفاوت یوچنل با استپ یونیت
هر دو سیستم یوچنل واستپ یونیت، عضوی از نمای کرتین وال فریم لس به حساب میآیند. در این بخش به بررسی برخی تفاوتهای این دو سیستم میپردازیم.
-
- هزینه اجرای سیستم یوچنل کمتر از سیستم استپ یونیت است.
-
- سرعت اجرای روش استپ یونیت بالاتر از روش یوچنل است.
-
- در صورتی که خطایی میلیمتری در اجرای کرتین وال استپ یونیت رخ دهد، ممکن است کلیه مراحل اجرایی با خطر مواجه شود و هزینههای اجرایی دو برابر شود، با این حال اجرای نمای کرتین وال یوچنل در محل پروژه نصب میشود و در صورت بروز مشکلی میتوان آن را رفع کرد.
-
- مقاومت سازهی استپ یونیت در ارتفاعات زیاد، بیشتر از یوچنل است.
-
- از نظر عایق حرارتی (سرمایش و گرمایش) روش استپ یونیت بهتر از روش یو چنل میباشد.
قیمت کرتین وال یو چنل
مهمترین عامل در اجرای نمای یوچنل، برآورد هزینه اجرای سیستم یوچنل است، از این رو در این بخش به برخی از مهمترین عوامل تاثیرگذار در قیمت نمای کرتین وال یوچنل می پردازیم.
-
- نوع شیشه مورد استفاده
شیشه های دوجداره، سه جداره، یا لمینت تاثیر مستقیم بر قیمت دارند. به عنوان مثال:
-
- شیشه دوجداره ساده: ارزان تر است.
-
- شیشه لمینت یا سکوریت: به دلیل ایمنی و دوام بیشتر، گران تر است.
-
- جنس پروفیل های U-Channel
پروفیلهای آلومینیومی سبکتر و ارزانتر هستند، اما پروفیل های استیل به دلیل مقاومت بیشتر در برابر خوردگی و زیبایی خاص، هزینه بالاتری دارند.
-
- طراحی و پیچیدگی پروژه
پروژههایی با طراحیهای خاص (مانند نماهای منحنی یا زاویه دار) نیازمند زمان و ابزارهای بیشتری هستند که هزینه را افزایش میدهد.
-
- مساحت نما
قیمت نمای کرتین وال یوچنل معمولاً به صورت متری محاسبه می شود. هر چه مساحت نما بیشتر باشد، هزینه کلی بالاتر خواهد بود، اما قیمت هر متر ممکن است با افزایش مساحت کاهش یابد.
-
- محل اجرای پروژه
موقعیت جغرافیایی پروژه، هزینه حمل و نقل مواد و دستمزد کارگران را تحت تاثیر قرار می دهد. به عنوان مثال، اجرای پروژه در شهرهای بزرگ ممکن است به دلیل دسترسی آسان تر به مواد و نیروهای متخصص، ارزان تر از مناطق دورافتاده باشد.
-
- کیفیت اجرا و تیم پیمانکار
استفاده از تیم های مجرب ممکن است هزینه بالاتری داشته باشد، اما کیفیت و دوام نهایی پروژه تضمین خواهد شد.
در نظر داشته باشید که اگر قیمتی در سطح اینترنت مطرح میشود، صرفا قیمتی حدودی است زیرا با توجه به نوسانات بازار، قیمت روز به روز تغییر میکند. برای اطلاع دقیق از هزینه کرتین وال بهترین راه این است که با یک شرکت مجری و متخصص نمای شیشه ای تماس بگیرید تا با توجه به شرایط پروژه شما برآورد دقیقی از هزینه طراحی و اجرای نمای کرتین وال یوچنل به شما ارائه دهند.
مزایای نمای کرتین وال یوچنل
-
- ظاهر یکدست و یکنواخت:
به دلیل ساختار اجرایی و عدم استفاده از پروفیلهای آلومینیومی، نمای یوچنل شامل ظاهری یکدست و یکنواخت از صفحات شیشهای است.
-
- مقاومت در برابر عوامل زیانبار:
این نما مقاوم در برابر زلزله، آتش، رطوبت و نفوذ آب است. همچنین از نظر عایق حرارتی نیز عملکرد بسیار خوبی دارد.
-
- کاهش مصرف انرژی:
نصب نمای یوچنل میتواند مصرف انرژی ساختمان را بهبود بخشیده و هزینههای انرژی را کاهش دهد.
-
- افزایش نور طبیعی:
شیشههای استفاده شده در نمای یوچنل به دلیل ساختار سرتاسری و یکنواخت، انعکاس نور طبیعی را در داخل ساختمان افزایش میدهند و مصرف نور مصنوعی را کاهش میدهند.
-
- حفظ محیط زیست:
این روش از آنجایی که مصرف انرژی را کاهش میدهد میتواند به حفظ محیطزیست کمک کند.
-
- سرعت و کارایی در اجرا:
نصب و اجرای نمای یوچنل نسبت به روشهای دیگر این نما سریعتر و کمهزینهتر است.
-
- امکان بازشوی مخفی:
این روش امکان ایجاد بازشوی مخفی درون ساختار نما بهعنوان پنجره دوجداره کرتین وال را فراهم میکند.
-
- سبکی و کاهش وزن سازه
به دلیل طراحی خود ایستا و استفاده از مواد سبک، این سیستم به کاهش بار کلی ساختمان کمک می کند و اجرای آن در برجها و ساختمانهای مرتفع، ایمنی بیشتری به همراه دارد.
-
- تنوع طراحی و انعطاف پذیری
این نوع نما، قابلیت اجرا در اشکال و طراحی های متنوع مانند صاف، منحنی، یا زاویه دار را دارد و می تواند به خوبی با معماری ساختمان هماهنگ شود.
با وجود این مزایا است که نمای کرتین وال یوچنل به یکی از محبوبترین و مورد توجهترین نماهای شیشهای ساختمان تبدیل شده است.
کاربردهای نمای کرتین وال در کاربری های متفاوت
| کاربرد | دلیل استفاده نمای کرتین وال |
| ساختمانهای بلندمرتبه | ایمنی و عایق صوتی در برجهای مسکونی، اداری، تجاری |
| مرکز خرید | نمای شفاف و جذاب و دعوت کننده |
| هتلها | ایجاد فضایی لوکس و مدرن |
| بیمارستانها | محیطی آرام و بهداشتی |
| فرودگاهها | نمای مدرن و مقاوم و حس پایداری |
انتظارات عملکردی از نمای فریم لس یوچنل
نمای کرتین وال فریم لس یوچنل هم باید در مقابل عواملی مانند باد، زلزله و وزن خود سازه نما مقاوم باشند و هم در مقابل آتش. بنابراین فریم لس یوچنل باید یکسری تستها و آزمایشها را از جمله موارد زیر را با موفقیت پاس کند :
-
- تست متریال اصلی نما
-
- تست پنلهای شیشه ای
-
- تست اتصالات
-
- طراحی دودبند مناسب با متریال غیر قابل اشتعال در فاصله بین طبقات
-
- آموزش های لازم به پیمانکار نما
-
- استفاده در رنگهای ضد حریق در فاصله بین طبقات
جمع بندی
کرتن وال یکی از محبوبترین و پرکاربردترین انواع نماهای شیشهای است که در ساختمانهای تجاری و اداری مورد استفاده قرار میگیرد. این نوع نما به دلیل ویژگیهایی چون سبکی، مقاومت بالا در برابر نیروهای محیطی، عایقبندی مناسب و طراحی مدرن، گزینهای مناسب برای بسیاری از پروژهها به شمار میرود. اجرای نمای کرتین وال میتواند به افزایش زیبایی و کارایی ساختمان کمک کرده و آن را به یک انتخاب ایدهآل برای معماران و مهندسان تبدیل کند.
شما میتوانید برای دریافت مشاوره در مورد کرتین وال یوچنل از طریق پلهای ارتباطی با مجموعه آلومینیوم حبیبی در ارتباط باشید تا با بررسی پروژه شما، پیش فاکتوری ازهزینه اجرای نمای یوچنل به شما ارائه شود.
سوالات متداول
عمر مفید کرتین وال یوچنل چقدر است؟
معمولاً نمای یوچنل بعد از ده سال به دلیل فرسایش و استفاده مداوم نیاز به تعویض دارد
مهمترین ویژگی ظاهری این سیستم نمای شیشهای چیست؟
ظاهر شفاف، یک دست و مینیمال این نوع پنجره که بدون نمایان بودن قابهای اطرافش اجرا میشود و حس مدرن و لوکس بودن را به ساختمان القا میکند.
مزایای استفاده از یوچنل در پروژههای ساختمانی چیست؟
-
- عایق حرارتی
-
- مقاومت در برابر زلزله و آتش
-
- امکان استفاده بیشتر از نور طبیعی
-
- کاهش مصرف انرژی
-
- از نظر اقتصادی مقرون به صرفه بودن
چه عواملی بر قیمت نهایی نمای کرتین وال یوچنل تأثیرگذار هستند؟
نوع شیشه (دوجداره، لمینت، سکوریت)
جنس پروفیلها (آلومینیوم یا استیل)
طراحی پروژه
متراژ کار
موقعیت جغرافیایی
تیم اجرایی
