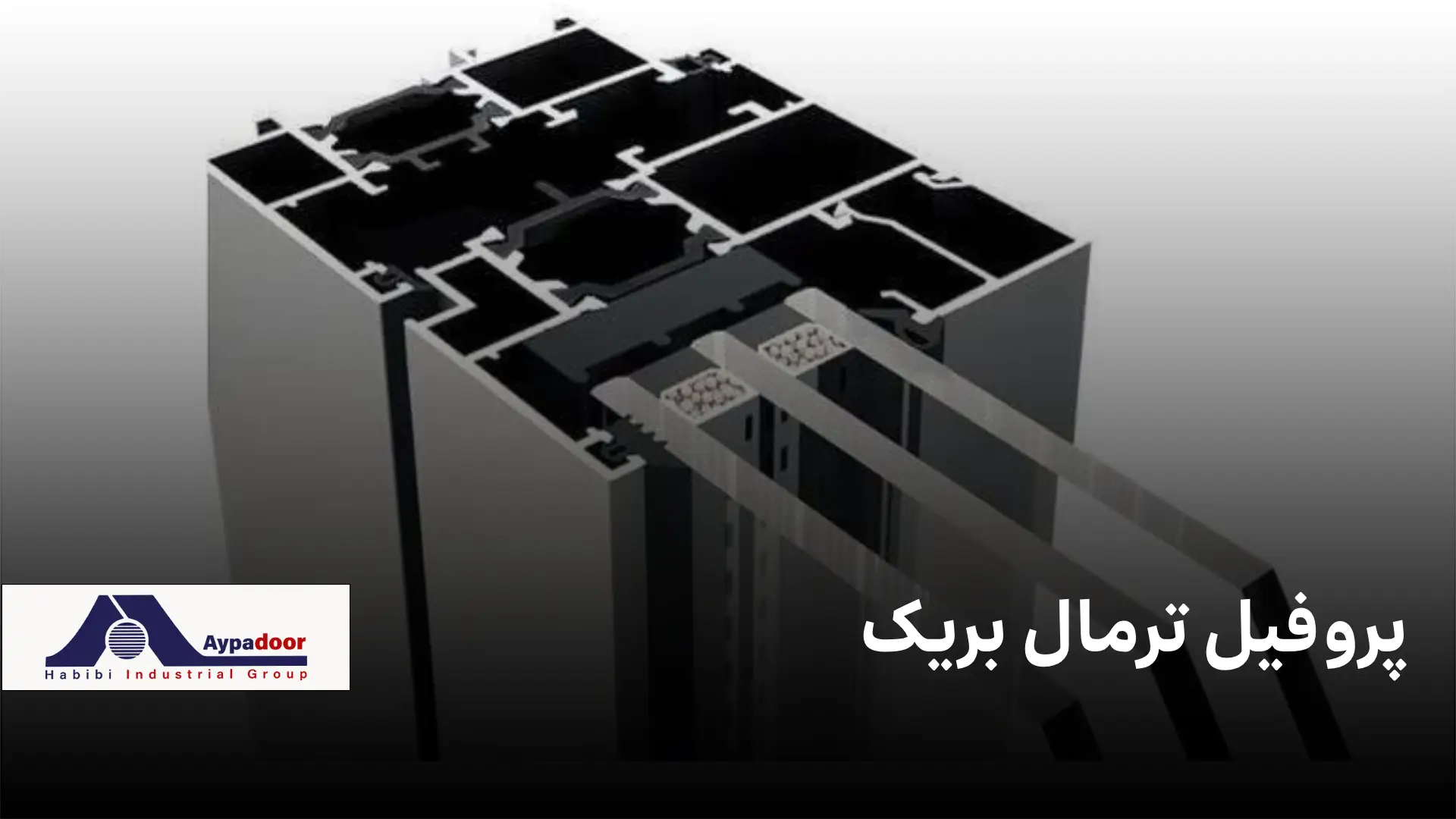

پروفیل ترمال بریک چیست و چه کاربردی دارد؟
پروفیل ترمال بریک، نوعی مقطع آلومینیومی است که درساخت آن، یک قطعه عایق از جنس پلیآمید بین دو بخش داخلی و خارجی آلومینیومی تعبیه میشود. این قطعه باعث قطع مسیر انتقال حرارت از طریق سطح فلزی میشود.
تفاوت با پروفیل آلومینیومی معمولی:
در پروفیلهای استاندارد، آلومینیوم با ضریب هدایت حرارتی بسیار بالا (بیش از ۲۰۰ W/m·K) بهراحتی گرما را منتقل میکند و منجر به ایجاد پل حرارتی میشود. در مقابل، پلیآمید به مراتب رسانش حرارتی پایینتری دارد چیزی تا حدود هزار برابر کمتر از آلومینیوم ، بنابراین اثر عایقی بسیار مؤثری ایجاد میکند.
کاربرد عملی:
این طراحی در سیستمهای پنجره و دربهای آلومینیومی کاربرد دارد. هدف اصلی ایجاد عایق حرارتی و صوتی است تا ضریب انتقال حرارت (Uf و Uw) به استانداردهای ساختمانی و انرژی نزدیکتر شود. بدون ترمال بریک، دستیابی به عملکرد حرارتی مورد نیاز عملاً غیرممکن است.
ساختار و اجزای پروفیل ترمال بریک
اجزای اصلی:
- دوبخش آلومینیومی (داخلی و خارجی) که ساختار، استحکام و تحمل بار را بر عهده دارند.
- لایه عایق پلیآمیدی که بین این بخشها قرار داده میشود و جداکننده حرارتی است.
نکات اجرایی:
- کیفیت “بستن” پلیآمید به آلومینیوم (از طریق پانچ صنعتی یا قفلسازی مکانیکی) برای جلوگیری از نفوذ رطوبت و حفظ دوام حرارتی و ساختاری حیاتی است.
- ضخامت و جنس پلیآمید تاثیر مستقیمی روی عملکرد حرارتی و صوتی پروفیل دارد
قیمت پروفیل ترمال بریک و عوامل مؤثر بر آن
قیمت نهایی پروفیل ترمال بریک حاصل مجموع چند عامل کلیدی است که هر کدام سهم مشخصی از بهای تمامشده را تشکیل میدهند.این عوامل شامل:
۱. مواد اولیه (آلومینیوم و پلیآمید)
- سهم آلومینیوم خام معمولاً ۵۰ تا ۶۰ درصد از کل هزینه را شامل میشود.
- افزودن نوار پلیآمید داخلی به پروفیل، بسته به کیفیت و نوع آن، ۵ تا ۱۰ درصد هزینه کل را افزایش میدهد. استفاده از پلیآمید وارداتی یا با کارایی بالاتر میتواند این سهم را به بالاترین محدوده برساند.
۲. هزینههای فرآوری و تولید

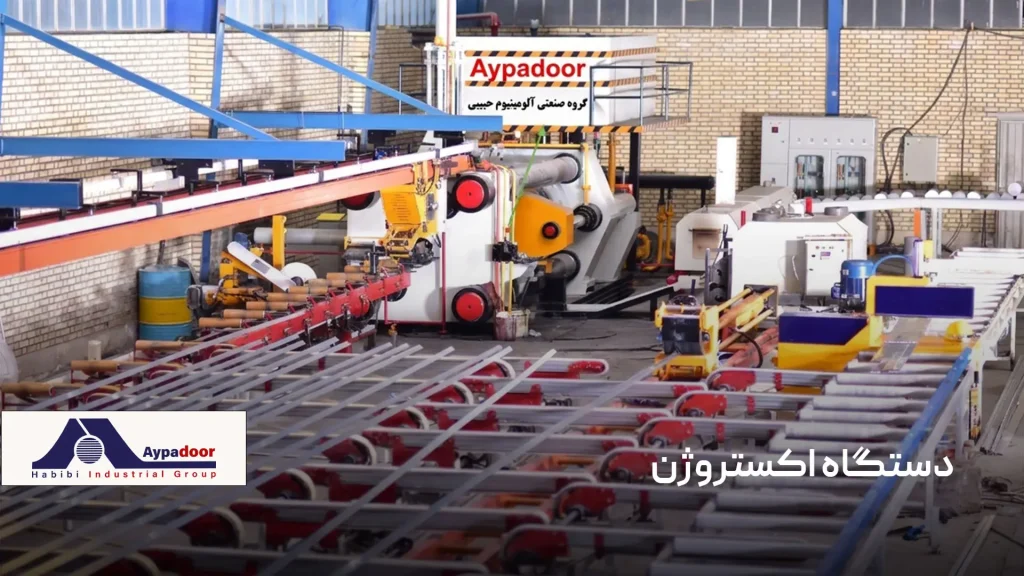

- عملیات اکستروژن، ماشینکاری، مونتاژ پلیآمید و آزمونهای کنترل کیفیت به طور میانگین ۲۰ تا ۲۵ درصد هزینه را تشکیل میدهد.
- پیچیدگی مقطع پروفیل یا سفارشهای سفارشی میتواند این بخش را تا ۳۰ درصد نیز افزایش دهد.
۳. پوشش سطحی و رنگآمیزی
- بسته به نوع پوشش (آنادایز، پودری، الکتروفورتیک)، این بخش معمولاً ۵ تا ۱۵ درصد از قیمت را در بر میگیرد. پوششهای دو رنگ یا خاص، سهم بیشتری به خود اختصاص میدهند.
۴. هزینههای لجستیک و جانبی
- شامل بستهبندی، حملونقل، بیمه، مالیات و حاشیه سود تولیدکننده است که در مجموع بین ۱۰ تا ۱۵ درصد هزینه نهایی را تشکیل میدهد.
- نرخ ارز و شرایط بازار حملونقل میتواند این بخش را متغیر کند.
پروفیل ترمال بریک بهطور متوسط بین ۱۰ تا ۲۰ درصد گرانتر از پروفیل آلومینیومی بدون عایق است، که این اختلاف مستقیماً به هزینه مواد عایق، فرآیند مونتاژ و کنترل کیفیت مربوط میشود.
اهمیت استفاده از پروفیل ترمال بریک در پنجرهها
- کاهش پل حرارتی و بهبود بهرهوری انرژی
نقاط اتصال شیشه و فریم بهویژه در پنجرهها در ساختمانها غالباً بهنحو چشمگیری سبب هدررفت انرژی میشوند. طبق بررسیهای تخصصی، حدود ۴۰٪ از مجموع تحولات حرارتی در پنجرهها از همین نواحی ناشی میشود. - پیشگیری از تراکم بخار و مخاطرات مرتبط
این پلهای حرارتی میتوانند باعث ایجاد سطح سرد در داخل قاب شوند که زمینهی تشکیل بخار، قارچ و رطوبت را فراهم میکنند. - ارتقاء آسایش حرارتی داخلی
پروفیل ترمال بریک با کاهش انتقال حرارت، دمای سطح داخلی فریم را بالا برده و راندمان حرارتی ساختمان را به شکل قابلتوجهی بهبود میبخشد.
۲. پنجره ترمال بریک چیست و چه مزایایی دارد؟
پنجره ترمال بریک ، پنجرهای است که در چارچوب آن، از پروفیل ترمال بریک (با فریم آلومینیومی و لایه جداکننده پلیآمید) استفادهشده، بهگونهای که انتقال گرما کاملاً کنترل و کاهش مییابد.
مزایای کلیدی و مستند:
- بالا بردن راندمان انرژی: کاهش محسوس در اتلاف انرژی و U-value پایینتر.
- کاهش تراکم و جلوگیری از رشد قارچ: با کنترل نقطهی شبنم و کاهش پلهای حرارتی.
- افزایش آسایش دمایی در فضاهای داخلی: توزیع یکنواخت دما، کاهش نقاط سرد.
- بهبود عایق صوتی: ساختار عایق حرارتی، در عین کمکردن انتقال صدا نیز کمک میکند.
- پایداری فنی و زیباییشناسی: چارچوب مستحکم همراه با گزینههای رنگی و پوشش مناسب در طراحی قاب.
۳. انواع پروفیل ترمال بریک موجود در بازار
الف) بر اساس ضخامت فریم و عایق:
- ضخامت معمول پروفیلهای بیرونی یا داخلی که برای ساخت و اجرای نمای کرتین وال یا پنجره ترمال بریک هستن در محدودهی ۰.۸–۱.۴ میلیمتر است؛ ضخامت عایق پلیآمید نیز متغیر است و تاثیر مستقیم بر کاهش ضریب انتقال حرارت (U-value) دارد.
- بهعنوان نمونه، انتقالدهندگی حرارتی قاب آلومینیومی بدون عایق حدود ۶.۸ W/m²K است؛ با استفاده از پروفیل ترمال بریک (مثلاً عایق با عرض ۴۲ میلیمتر)، این مقدار به ۱.۳ W/m²K کاهش مییابد.
ب) بر اساس نوع بازشو:
- پنجرههای ثابت (Fixed): استفاده از پروفیل ترمال بریک تنها برای عایقبندی حرارتی و بدون بازشو.
- لولایی (Casement): کاربرد رایج در طراحیهای تهویهپذیر و بادوام.
- کشویی (Sliding): مقرونبهصرفه و مناسب فضاهای محدود با عملکرد حرارتی مطلوب.
- Tilt & Turn / ماهتیچی: سیستمهای بازشوی چندگانه با تطبیقپذیری بالا، مناسب برای ساختمانهایی با کنترل دقیق تهویه.
- دیوار-نمای شیشهای (Curtain wall) و دربها: استفاده در نمای ساختمان و دربهایی با مقیاس بزرگ و نیاز به عملکرد حرارتی گسترده.
فرآیند تولید پروفیل ترمال بریک
طبق توضیحات فنیAPEL Extrusions درباره تولید پروفیل ترمال بریک
“فرآیند تولید شامل سه مرحله استاندارد است: شیارزنی سطح پروفیلهای آلومینیومی، قرار دادن نوار پلیآمید، و غلتکزنی پروفیلها به پلیآمید برای ایجاد یک مجموعه سازهای دقیق.”

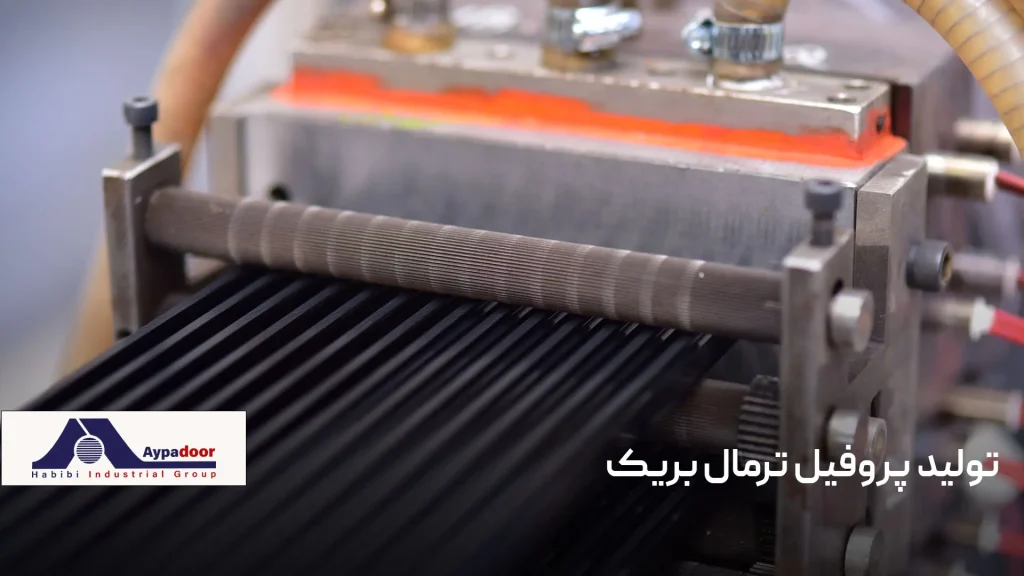

۱. شیارزنی (Knurling)
سطح داخلی پروفیلهای آلومینیومی در محل اتصال با پلیآمید، با استفاده از ابزار شیارزن (knurling tool) به صورت منظم برجسته و خشن میشود. این مرحله باعث افزایش سطح تماس و ایجاد قفل مکانیکی بین آلومینیوم و پلیآمید میگردد.
۲. قرار دادن نوار پلیآمید (Polyamide Insertion)
نوار پلیآمید، که معمولاً از نوع PA66-GF25 (پلیآمید ۶۶ تقویتشده با ۲۵٪ الیاف شیشه) است، بهصورت دقیق در مسیر شیارهای ایجادشده نصب میشود. این ماده باید از نظر ضریب انبساط حرارتی، مقاومت مکانیکی و پایداری در برابر اشعه UV با آلومینیوم سازگار باشد.

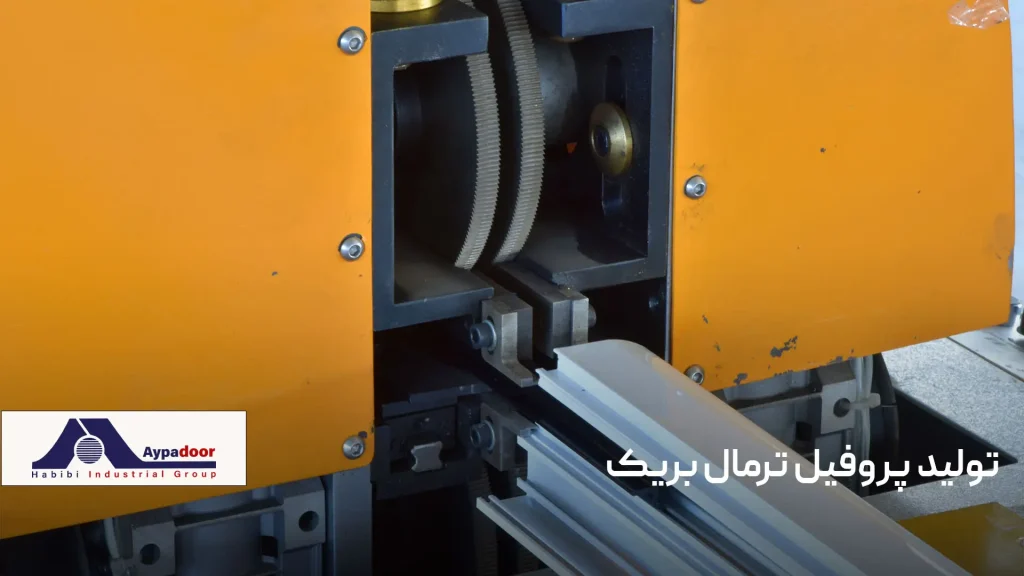

۳. غلتکزنی (Rolling / Crimping)

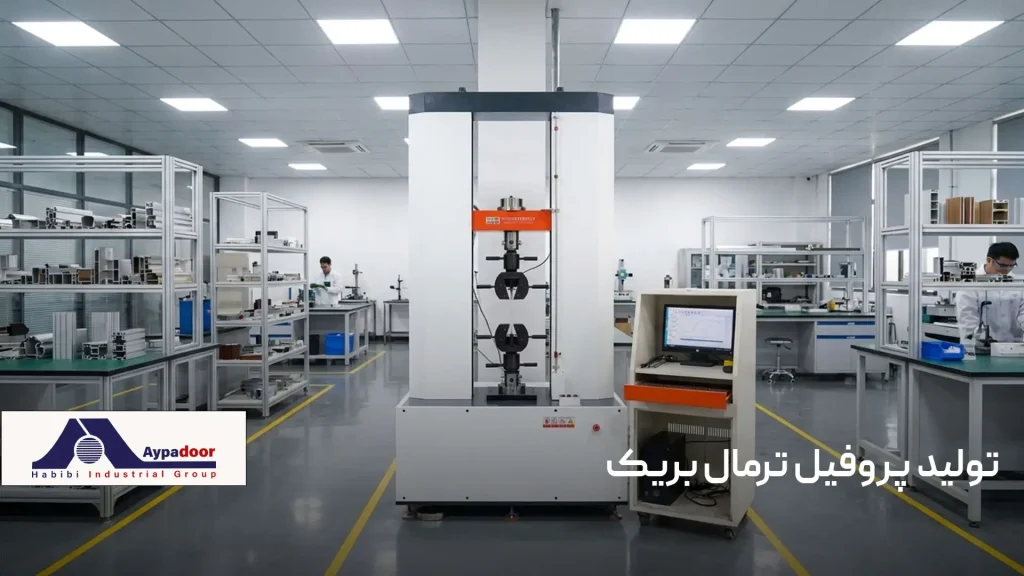

در این مرحله، دو نیمه پروفیل آلومینیومی به همراه نوار پلیآمید، توسط غلتکهای مخصوص تحت فشار قرار میگیرند تا اتصال مکانیکی نهایی شکل بگیرد. این اتصال باید در آزمونهای کشش و برش مطابق استاندارد EN 14024 مقاومت لازم را نشان دهد.

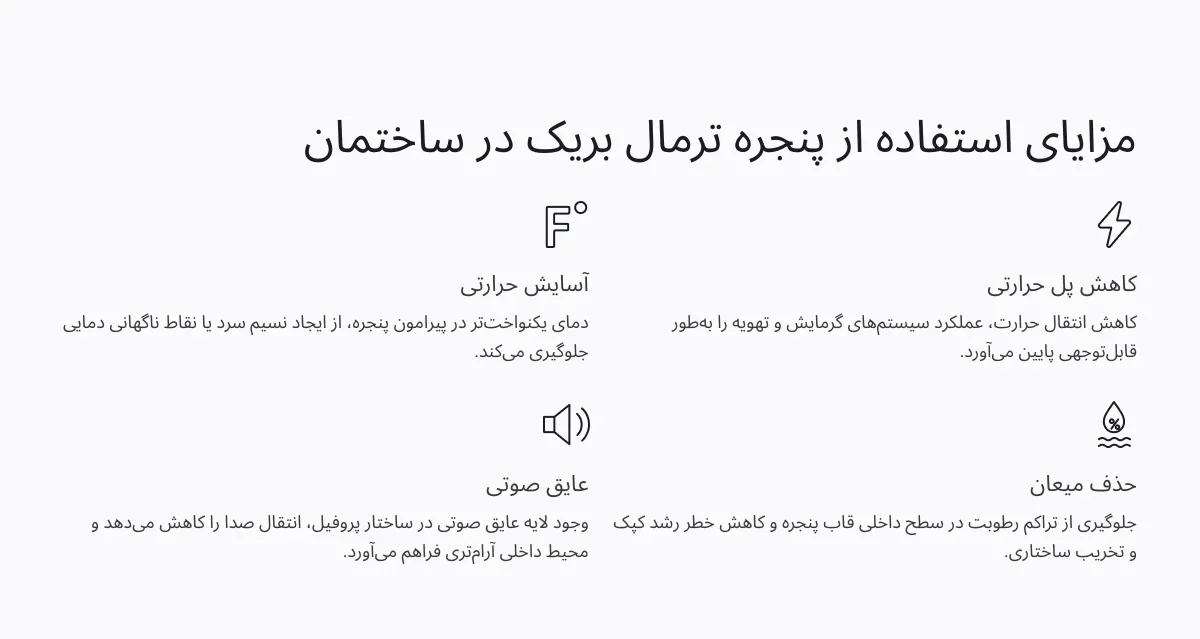

مزایای استفاده از پنجره ترمال بریک در ساختمان
- کاهش پل حرارتی و بهبود راندمان انرژی
کاهش انتقال حرارت، عملکرد سیستمهای گرمایش و تهویه را بهطور قابلتوجهی پایین میآورد. - افزایش آسایش حرارتی و کاهش نقاط سرد
دمای یکنواختتر در پیرامون پنجره، از ایجاد نسیم سرد یا نقاط ناگهانی دمایی جلوگیری میکند. - حذف میعان و جلوگیری از رطوبت ساختاری
جلوگیری از تراکم رطوبت در سطح داخلی قاب پنجره و کاهش خطر رشد کپک و تخریب ساختاری. - عایق صوتی موثرتر
وجود لایه عایق صوتی در ساختار پروفیل، انتقال صدا را کاهش میدهد و محیط داخلی آرامتری فراهم میآورد. - دوام بیشتر و تطابق با مقررات انرژی
مقاومت بالای مواد و عملکرد بهینه در شرایط محیطی، همراه با امکان تطابق با استانداردهای ساختمانی روز.
رنگبندی پروفیل آلومینیومی ترمال بریک

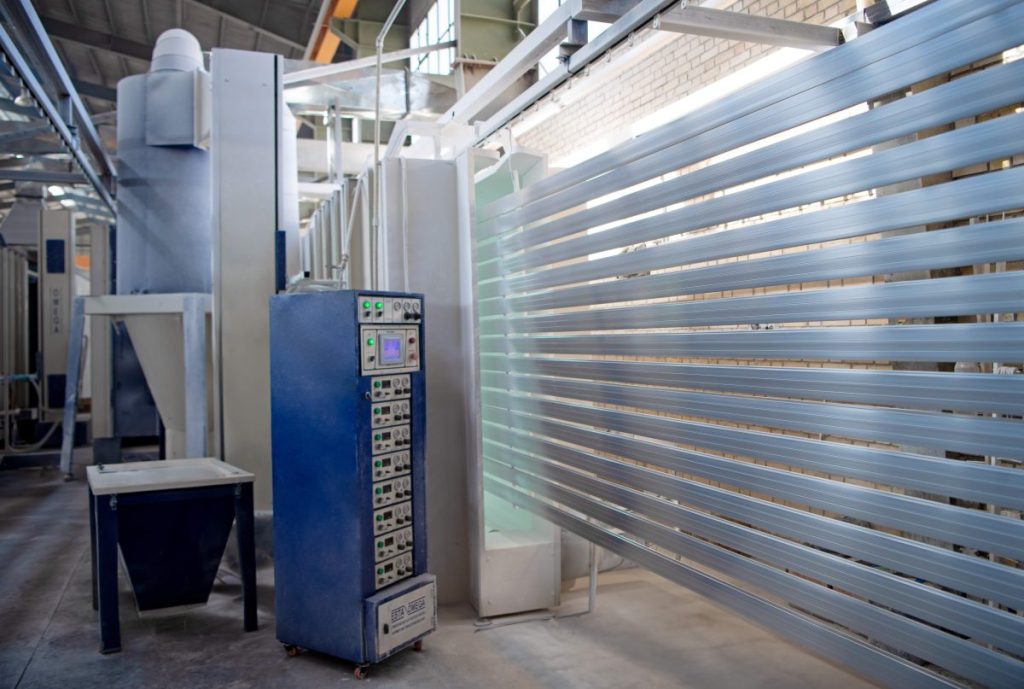

- رنگ پودری الکترواستاتیک (Powder Coating):
پوششی یکنواخت، متنوع از نظر رنگ و مقاوم در برابر سایش و شرایط محیطی. - آنادایز (Anodizing):
فرایند الکتروشیمیایی برای افزایش مقاومت سطحی، زیبایی و دوام پوشش. - دو رنگ (Dual Color):
در برخی پروژهها، فریم داخلی و خارجی هر کدام با رنگی متفاوت پوشش داده میشوند؛ این تکنیک نیاز به چسبندگی دقیق پلیآمید دارد تا ثبات بین دو لایه حفظ شود.
بیشتر بخوانید: رنگ پنجرههای آلومینیومی
نکات مهم در انتخاب پروفیل ترمال بریک مناسب
- کیفیت مواد اولیه (آلومینیوم و پلیآمید)
پروفیلهای ساختهشده از آلیاژهای ردهبالا مانند 6063-T5 یا T66 از نظر سختی، شکلپذیری و مقاومت در برابر خوردگی قابل اطمینانتر هستند. آلومینیوم بازیافتی کیفیت پایینتری دارد، در حالی که نمونهی اولیه برشخورده دارای سطح صافتر و بدون باگ است.
همچنین، استفاده از پلیآمید با ۲۵٪ فیبر شیشهای منجر به عملکرد حرارتی و مکانیکی بهتری میشود.
در مقالهآلیاژ مناسب برای پنجره آلومینیومی به معرفی کامل انواع آلیاژ بهینه برای پنجره آلومینیومی پرداختهایم. - ساختار داخلی و طراحی چندحفرهای
نهفقط ضخامت دیوارهی آلومینیوم، بلکه ساختار داخلی (تعداد و نحوهی توزیع حفرات) در عایقبندی حرارتی و صوتی تأثیر مستقیم دارد. پروفیلهای چندحفرهای عملکرد بهتری نسبت به تکحفرهای دارند، هرچند هزینه ساخت بالاتری دارند . - ضخامت و کیفیت لایه عایق (Thermal Break)
ضخامت لایه پلیآمید و کیفیت اتصال آن به پروفیل اهمیت دارد. ضخامت بیشتر باعث کاهش U-value میشود که منجر به بهبود عملکرد حرارتی میگردد. - کیفیت اتصال و آببندی (Bonding & Sealing)
کیفیت اتصال میان آلومینیوم و پلیآمید باید از طریق پانچ، پرس یا روشهای مکانیکی موثر انجام شود تا از نفوذ رطوبت جلوگیری شود؛ که این امر برای عملکرد بلندمدت ضروری است. - پوشش سطحی و زیباییشناسی کاربردی
پوشش مانند آنادایز یا رنگ پودری باید با استانداردهای مقاومتی (بهویژه در نماهای مهگرفته یا مناطق ساحلی) مطابقت داشته باشد؛ اجرای پوشش روی پروفیل ترمال بریک نیازمند مدیریت دقیق حرارتی است. - استانداردها و مدارک فنی
مطابقت با استانداردهای بینالمللی مانند ETA (EOTA) یا مستندات کیفیت تولیدکننده (Material Data Sheet) میتواند نشاندهنده سطح قابلاطمینان محصول باشد.
جمعبندی
انتخاب پروفیل ترمال بریک مناسب یعنی تعادل دقیق بین عملکرد حرارتی، پایداری ساختاری، زیباییشناسی و هزینه. موارد کلیدی در انتخاب شامل مواد اولیه با کیفیت، طراحی داخلی چندحفرهای، ضخامت و کیفیت عایق، روش اتصال، پوشش سطحی و انطباق با استانداردها هستند. توجه به این عوامل کمک میکند ابهامات مخاطب برطرف شده و تصمیمگیری بهتر انجام شود.
