آلومینیوم به واسطه ترکیب منحصر به فردی از سبکی، استحکام، مقاومت عالی در برابر خوردگی و قابلیت بازیافت بینهایت، جایگاهی استراتژیک در مهندسی مدرن به دست آورده است. اما برای بهرهبرداری کامل از این خواص در کاربردهای پیشرفته، لازم است که آلومینیوم به اشکال هندسی دقیق و مهندسی شده تبدیل شود؛ این وظیفه حیاتی بر عهده فرآیند اکسترود آلومینیوم است.
مهندسان، خریداران صنعتی و فعالان بخش تولید، به دنبال درک عمیق فرآیندی هستند که امکان تولید پروفیلهایی با مشخصات ابعادی بسیار دقیق را برای استفاده در صنایع حساس مانند حمل و نقل سبک، ساختمانسازی مدرن و تجهیزات الکترونیکی فراهم میآورد. اکستروژن آلومینیوم فرایندی است که طی آن بیلت آلومینیوم (شمش استوانهای) توسط دستگاه پرس و تحت فشار بالا به داخل قالب با سطح مقطع مشخص هدایت میشود تا پروفیلهایی با شکل معین تولید شوند. در واقع، این فناوری قابلیت شکلپذیری آلومینیوم را به گونهای ارتقا میدهد که تولید اشکال توخالی، نبشیها، لولهها و مقاطع شیاردار پیچیده با کمترین هدررفت مواد ممکن میشود. انجمن بینالمللی آلومینیوم در این مورد اظهار داشته است:
Aluminum is getting stronger… With so many applications and » unique benefits, it’s easy to classify aluminum as the metal of modern life.
آلومینیوم در حال قویتر شدن است. با وجود کاربردها و مزیتهای منحصر به فرد، به راحتی میتوان گفت که آلومینیوم فلز زندگی مدرن است.»
این دیدگاه تأکیدی بر این واقعیت است که آلومینیوم اکسترود شده نه فقط یک محصول، بلکه یکی از ستونهای زیرساختی جامعه نوین محسوب میشود.

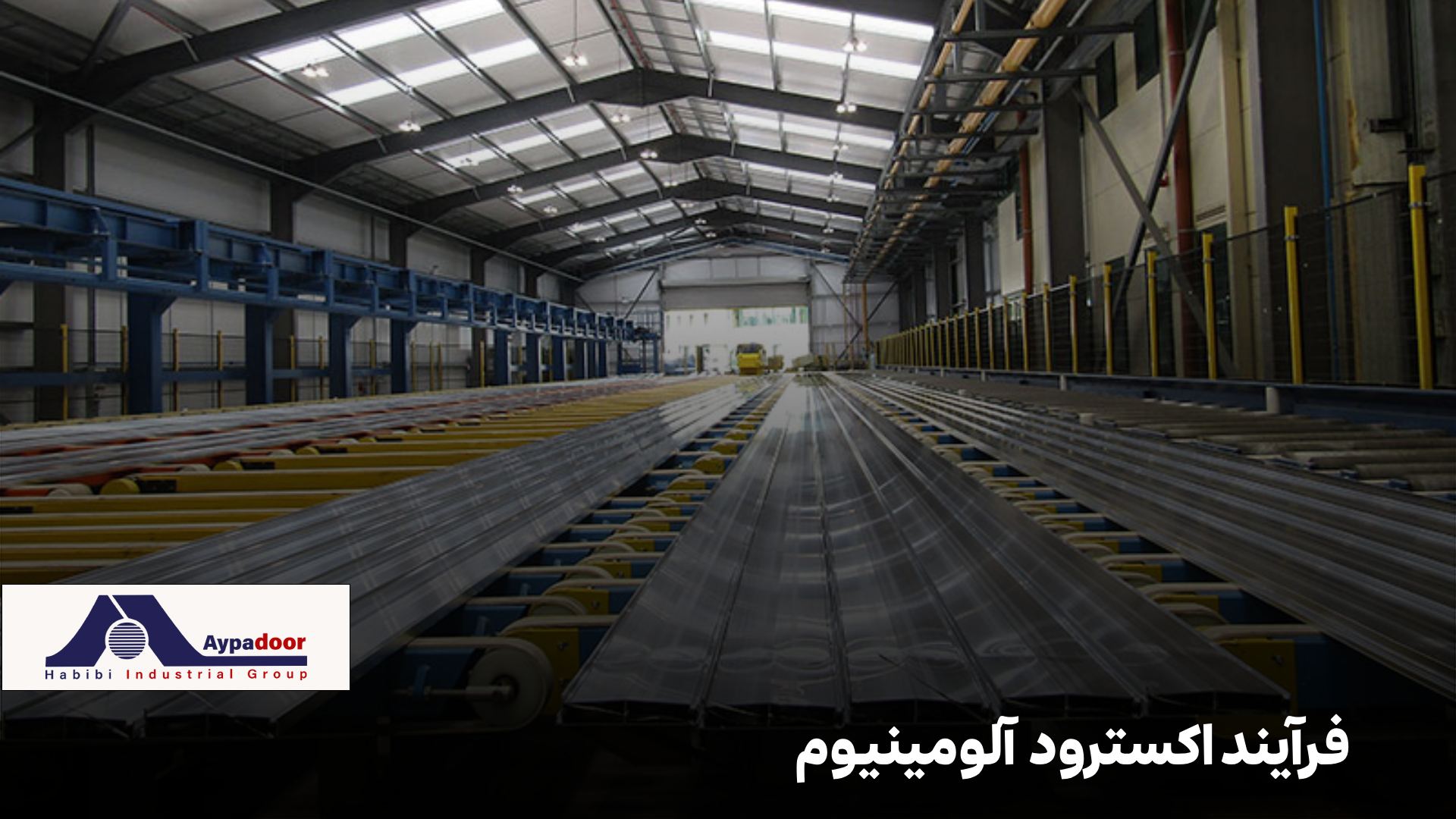

فرآیند اکستروژن آلومینیوم
فرآیند اکسترود آلومینیوم یک زنجیره عملیاتی دقیق است که معمولاً به ۱۰ مرحله اصلی تقسیم میشود؛ این مراحل از آمادهسازی شمش آلومینیوم (بیلت) آغاز شده و تا خروج پروفیل نهایی ادامه مییابد. دقت در هر کدام از این مراحل برای تضمین کیفیت مطلوب محصول نهایی، چه از نظر ابعادی و چه از نظر متالورژیکی، حیاتی است.
تشریح گامهای فنی تولید پروفیل
شروع فرآیند با آمادهسازی بیلت آلومینیوم، که ماده اولیه اصلی است، آغاز میشود. بیلتها باید ابتدا به طول مورد نیاز برش داده شوند. این شمشهای استوانهای سپس باید پیشگرم شوند تا به حالت خمیری درآیند و انعطافپذیری لازم برای شکلدهی تحت فشار را کسب کنند. دمای بهینه پیشگرمایش برای آلیاژهای رایج آلومینیوم، معمولاً در محدوده ۴۲۵ تا ۴۹۵ درجه سانتیگراد تنظیم میشود. نکته مهم در این مرحله آن است که اگرچه فلز گرم میشود، اما همچنان در حالت جامد باقی میماند و تنها به میزان کافی نرم و انعطافپذیر میشود تا توسط پرس هیدرولیک، در داخل محفظه جاری شود. کنترل دقیق این دما اهمیت بسیاری دارد؛ زیرا اکستروژن در دماهای بسیار بالا و با سرعت زیاد باعث میشود که جریان فلز مانند یک سیال عمل کند. در چنین شرایطی، فلز تمایل دارد که از مجاری با کمترین مقاومت عبور کند، که این امر منجر به پر نشدن کامل مجاری کوچک و تنگ قالب میشود و در نتیجه، محصول نهایی تلرانسهای استاندارد را رعایت نمیکند. همچنین، سرعت و دمای بالای اکستروژن میتواند منجر به ایجاد پارگی در لبههای نازک و گوشههای تیز پروفیل شود، که کاهش مقاومت کشسانی فلز را به دنبال خواهد داشت.
ورود به کانتینر پرس
پس از رسیدن بیلت به دمای هدف در کوره پیشگرمایش، مرحله اعمال فشار آغاز میشود. پیش از آنکه بیلت وارد محفظه کانتینر پرس شود، از قطعهای به نام دامی (Ram) استفاده میشود که نیرو را منتقل میکند. برای جلوگیری از چسبیدن بیلت به دامی و دیوارههای کانتینر، معمولاً روانکننده یا گریس خاصی استفاده میشود که گاهی اوقات از آن با نام لکه سیاه یاد میشود. این روانکاری همچنین برای کمک به کارایی نیتروژن مایع، که برای خنککاری قالب و جلوگیری از تشکیل ناخواسته اکسید به کار میرود و در نتیجه عمر قالب را طولانیتر میکند، حیاتی است.
پس از قرارگیری بیلت در مقابل کانتینر، رام دستگاه پرس هیدرولیک که توان تحمل فشار چند هزار تنی دارد ، دامی را هل میدهد. این نیروی عظیم، بیلت را به جلو هدایت کرده و آن را وارد محفظه کانتینر میکند. تحت این فشار، بیلت فشرده شده، کوتاهتر و پهنتر میشود تا کاملاً با دیوارههای کانتینر در تماس قرار گیرد. در نهایت، با افزایش فشار، فلز آلومینیوم که اکنون در حالت خمیری و نرم است، به سمت قالب فشرده میشود. این فشار مداوم، آلومینیوم را مجبور میکند تا از منافذ دقیق قالب عبور کرده و به شکل مقطع مورد نظر درآید.
انواع روشهای اکستروژن
فرآیند اکستروژن آلومینیوم به روشهای مختلفی انجام میگیرد که مهمترین آنها بر اساس نوع جریان مواد و حرکت نسبی قالب و بیلت دستهبندی میشوند. انتخاب میان این روشها، یک تصمیم مهندسی-اقتصادی است که بر میزان فشار لازم، اصطکاک داخلی، و در نهایت کیفیت و طول پروفیل تولید شده تأثیر میگذارد.
اکسترود مستقیم
این روش رایجترین نوع اکستروژن است. در اکسترود مستقیم، قالب در انتهای دستگاه ثابت نگه داشته شده و بیلت آلومینیوم توسط رام متحرک به سمت قالب هل داده میشود. در این حالت، بیلت نسبت به دیوارههای کانتینر متحرک است و جریان فلز در جهت حرکت رام از قالب خارج میشود. مشکل اصلی این روش، ایجاد اصطکاک قابل توجه بین سطح بیلت و دیواره داخلی کانتینر است. این اصطکاک، نیاز به فشار بسیار بالایی را ایجاب میکند تا بر نیروی مقاومت غلبه شود و همچنین در طول فرآیند، میزان فشار مورد نیاز کاهش مییابد.
اکسترود غیرمستقیم
در فرآیند غیرمستقیم، وضعیت برعکس است؛ بیلت آلومینیوم در داخل کانتینر ثابت نگه داشته میشود، در حالی که مجموعه قالب که روی رام قرار دارد، به داخل بیلت حرکت میکند. مزیت کلیدی این روش، حذف اصطکاک بین بیلت و دیواره کانتینر است، زیرا بیلت نسبت به کانتینر حرکتی ندارد. این کاهش اصطکاک مزایای فنی و اقتصادی مهمی را از جمله کاهش فشار مورد نیاز برای فرآیند، که به نوبه خود، باعث کاهش مصرف انرژی و افزایش طول عمر قالب میشودف به همنراه دارد.
متالورژی و انتخاب آلیاژ
انتخاب آلیاژ مناسب، ستون اصلی تضمین عملکرد موفقیتآمیز پروفیل آلومینیوم اکسترود شده در کاربرد نهایی است. آلومینیوم خالص، به دلیل نرمی بالا و استحکام نسبتاً کم، به ندرت در کاربردهای سازهای یا صنعتی حساس به کار میرود. بنابراین، ترکیب آن با عناصر دیگر مانند منیزیم، سیلیکون، روی، مس و منگنز برای ایجاد آلیاژهای مختلف (مانند سری ۲۰۰۰، ۵۰۰۰، ۶۰۰۰ و ۷۰۰۰) ضروری است که هر یک خواص فیزیکی و شیمیایی خاصی را ایجاد میکنند.
برای فرآیند اکستروژن، تمرکز اصلی بر آلیاژهایی است که قابلیت انجام عملیات حرارتی را داشته باشند. میتوان استحکام را پس از تولید، از طریق کوئنچینگ و پیری مصنوعی، به میزان قابل توجهی افزایش داد. موفقیت در اکستروژن نه تنها به آلیاژ بلکه به میزان قابلیت فرمدهی آن در دمای فرآیند نیز وابسته است؛ آلیاژهایی که فرمپذیری آسانتری دارند، امکان تولید مقاطع پیچیدهتر با سرعت بالاتر را فراهم میکنند.
مهمترین آلیاژهای قابل اکسترود و کاربردها
در میان سری ۶۰۰۰، دو آلیاژ ۶۰۶۳ و ۶۰۶۱ نقش محوری دارند. آلیاژ ۶۰۶۳ به عنوان محبوبترین آلیاژ برای اکستروژن شناخته میشود، به ویژه برای مقاطع خام، آنودایز شده، اشکال پیچیده، و هیتسینکهای آلومینیومی. دلیل این محبوبیت، فرمپذیری عالی و کیفیت سطحی بالای آن است که آنودایزینگ را به بهترین نحو ممکن میپذیرد. این آلیاژ در کاربردهای دکوراتیو و صنعتی که به پیچیدگی هندسی نیاز دارند، مزیت رقابتی ایجاد میکند.
در سوی دیگر، آلیاژ ۶۰۶۱ به دلیل سختی بالاتر و قابلیت ماشینکاری آسانتر نسبت به ۶۰۶۳ برتری دارد. این آلیاژ برای تولید پروفیلهایی با سختی بالا و کاربردهای سازهای سنگینتر، مانند قطعات شاسی و بدنه در صنایع خودروسازی و خطوط انتقال قدرت مناسب است. انتخاب آلیاژ ۶۰۶۳ برای تولید هیتسینکها، یک نمونه عالی از همافزایی متالورژی و فرآیند اکستروژن است؛ چرا که فرآیند اکستروژن قابلیت ایجاد پرههای متعدد و پیچیده را فراهم میکند که سطح تماس حرارتی را افزایش میدهد.
عملیات تمپرینگ و تنظیم خواص مکانیکی پروفیل
عملیات حرارتی، یا تمپرینگ (Tempering)، فرآیندی ثانویه اما حیاتی است که پس از خروج پروفیل آلومینیوم از قالب انجام میشود. هدف اصلی این فرآیند، تغییر ساختار داخلی و کریستالی فلز به منظور دستیابی به خواص مکانیکی مشخص و مورد نظر، از جمله افزایش استحکام، سختی و بهبود انعطافپذیری است. این عملیات شامل دو گام کلیدی است که خواص پروفیل را به طور دائم تنظیم میکند:
- کوئنچینگ (Quenching) یا اطفاء، که به معنای سرد کردن ناگهانی فلز از دمای بالا است.
- پیری (Aging) که فرآیند کنترلشدهای برای حذف تنشهای داخلی و مدیریت رسوب ذرات تقویتکننده در ساختار فلز است.
پروفیلهای آلومینیومی سری ۲۰۰۰، ۶۰۰۰ و ۷۰۰۰، قابلیت افزایش استحکام از طریق کوئنچینگ و عملیات حرارتی را دارند. این فرآیند به تولیدکنندگان امکان میدهد تا خواص فیزیکی مورد نیاز کاربردهای خاص مانند افزایش مقاومت در برابر بارگذاری یا ضربه را در پروفیل ایجاد کنند، حتی اگر فرمدهی اولیه در دمایی انجام شده باشد که برای حفظ ساختار اولیه مناسب نبوده است. فرآیند اکستروژن و حرارتدهی میتواند منجر به ایجاد تنشهای داخلی در پروفیل شود که انرژی ذخیرهشده بین بلورها است. اگر این تنشها آزاد نشوند، در فرآیندهای بعدی مانند خمکاری، برش یا ماشینکاری عمیق، پروفیل ممکن است دچار خمیدگی، ناهمواری سطح یا الگوی موجی شود. بنابراین، مدیریت دقیق این تنشها از طریق عملیات حرارتی مناسب و فرآیندهای مکانیکی بعدی، کیفیت نهایی محصول و قابلیت استفاده آن در تولیدات صنعتی را تضمین میکند.
تمایز میان حالتهای T5 و T6 و مدیریت تنشهای داخلی
در اکستروژن آلیاژهای سری ۶۰۰۰، دو حالت تمپر T5 و T6 بیشترین استفاده را دارند و تفاوت اصلی آنها در روش خنککاری پس از خروج از قالب و میزان استحکام نهایی است.
حالت T5
پروفیلهای T5 پس از خروج از اکسترودر، توسط جریان هوا به سرعت خنک میشوند تا به درجه سختی مورد نیاز برسند. این فرآیند خنککاری با هوا، زمان طولانیتری برای پیری نیاز دارد و استحکام متوسط و مناسبی برای کاربردهای عمومی ساختمانی و دکوراتیو فراهم میکند.
حالت T6
پروفیلهای T6 با هدف دستیابی به حداکثر قدرت و سختی، بلافاصله پس از اکستروژن با استفاده از آب سرد خنک میشوند (کوئنچینگ سریع). این خنککاری ناگهانی باعث میشود پروفیل به سختی بالاتر دست یابد و سپس تحت یک پیری مصنوعی و کنترلشده قرار میگیرد که زمان کوتاهتری دارد. استحکام حالت T6 به طور قابل توجهی بالاتر از T5 است، که این امر آن را برای کاربردهای سازهای سنگین و تحت فشار، مانند قطعات خودرو یا تجهیزات صنعتی، مناسب میسازد. به دلیل پیچیدگی بیشتر و کنترل دقیقتر فرآیند کوئنچینگ با آب، هزینه تولید آلومینیوم در حالت T6 معمولاً کمی بالاتر از حالت T5 است.
| ویژگی | تمپر T5 | تمپر T6 |
| روش خنککاری (کوئنچینگ) | خنککاری با هوا (Air Cooling) | خنککاری با آب (Water Quenching) |
| سختی نهایی (وبستر) | ۸ تا ۱۲ درجه | بیش از ۱۳.۵ درجه |
| استحکام مکانیکی | خوب و متوسط | بسیار بالا (بالاترین سطح استحکام) |
| مدت زمان پیری | طولانیتر (اغلب پیری طبیعی) | کوتاهتر (پیری مصنوعی کنترلشده) |
| هزینه تولید | پایینتر | بالاتر (به دلیل فرآیند کنترلی دقیقتر) |

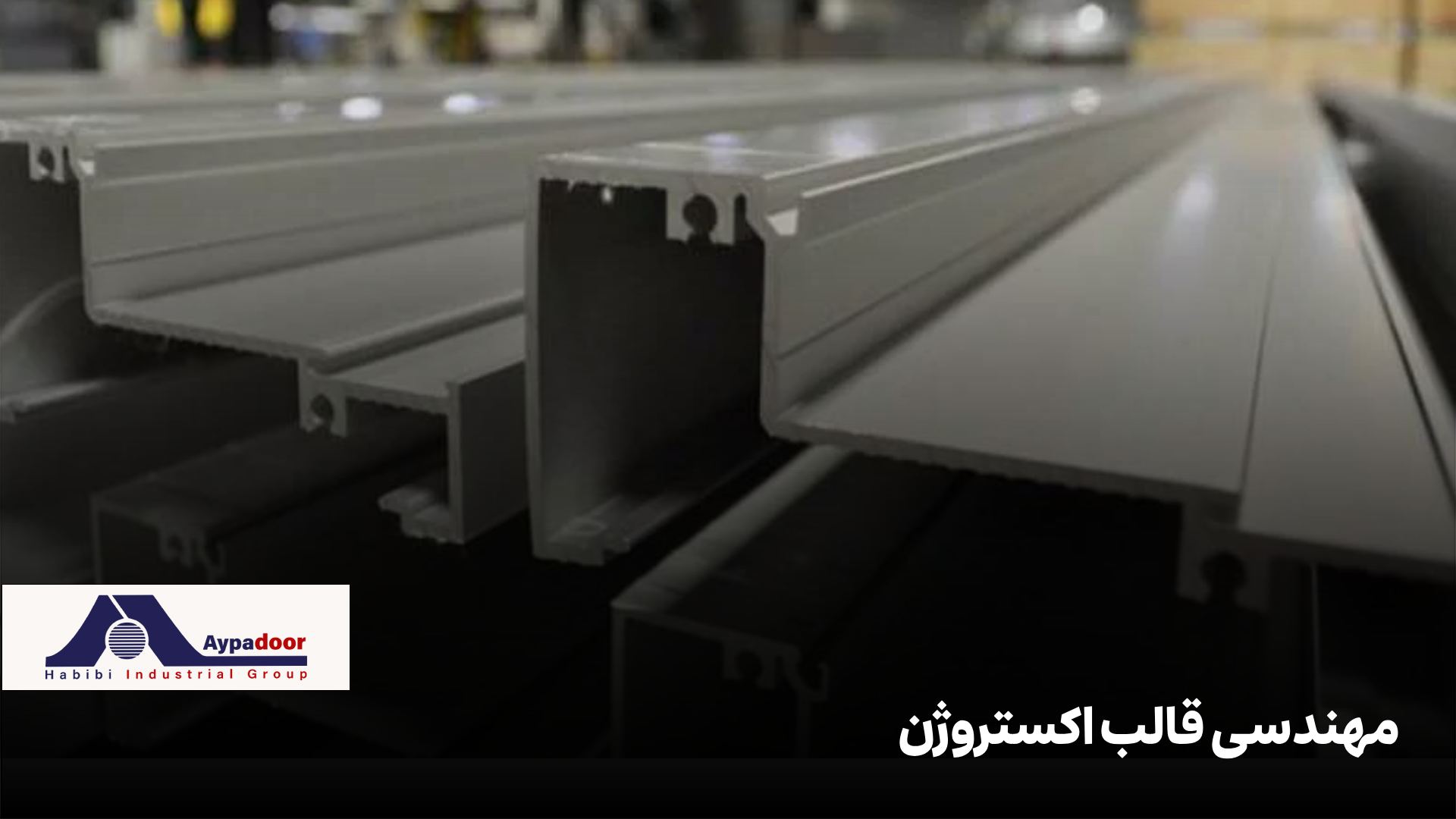

مهندسی قالب اکستروژن
قالب اکستروژن را میتوان قلب تپنده فرآیند تولید نامید؛ زیرا تمامی ویژگیهای هندسی، ابعادی و کیفیت سطح پروفیل نهایی، مستقیماً از طراحی و ساخت این ابزار نشئت میگیرد. طراحی قالب اکستروژن پروسهای تخصصی و نیازمند دانش متالورژی پیشرفته و تجربه فنی است، زیرا هر پروژه در صنایع کاری مرتبط با آلومینیوم، نیازمند قالب مخصوص به خود میباشد. قالب نه تنها باید توان تحمل فشار هیدرولیکی عظیم پرس را داشته باشد، بلکه باید به گونهای طراحی شود که جریان آلومینیوم مذاب را به صورت یکنواخت و بدون نقص هدایت کند.
بزرگترین چالش در مهندسی قالب، تضمین این است که آلومینیوم، با وجود تفاوت در ضخامتهای دیواره مقطع، به صورت همزمان و یکنواخت از تمامی مجاری قالب خارج شود. اگر جریان مواد یکنواخت نباشد، تنشها در نقاط خاصی متمرکز میشوند و این عدم تعادل جریان میتواند منجر به نقصهای جدی مانند ترکهای سطحی، بافت ناهموار یا خطوط جریان در سطح محصول اکسترود شده گردد. به همین دلیل، مهندسان باید پارامترهای مختلفی از جمله ضخامت دیوارهها، پیچیدگی کلی پروفیل و میزان نیرویی که باید بر هر بخش اعمال شود، را در طراحی لحاظ کنند. به طور مثال، تولید پروفیلهایی که دارای دیوارههای نازک هستند، اغلب نیازمند طراحی پیچیدهتر و استفاده از فولاد قالب با استحکام بالاتر است.
فاکتورهای کلیدی در طراحی موفقیتآمیز قالب
پیچیدگی پروفیل و نسبت زبانه (Tongue Ratio)
هرچه مقطع پروفیل پیچیدهتر باشد (مخصوصاً در مقاطع توخالی با پرههای متعدد) و اختلاف ضخامت دیوارهها بیشتر باشد، طراحی قالب چالشبرانگیزتر خواهد بود. عامل نسبت زبانه یا Tongue Ratio، که به مقاومت مکانیکی قالب در برابر فشاری که توسط آلومینیوم وارد میشود، اشاره دارد، به طور مستقیم بر قیمتگذاری قالب تأثیر میگذارد. بالا بودن این نسبت نشاندهنده ریسک بالاتر شکست قالب و نیاز به فولاد گرمکار استقامت فوقالعاده بالاست.
تعادل جریان (Flow Balance)
حفظ جریان یکنواخت مهمترین وظیفه قالب است. مهندسان از طریق شبیهسازیهای کامپیوتری (CAD-CAM) و تنظیم دقیق ابعاد مجاری، سعی میکنند اطمینان حاصل کنند که فلز به طور همزمان از تمام نقاط مقطع خارج شود. جریان ناهموار میتواند تغییرات ابعادی ناخواستهای را در طول پروفیل ایجاد کند. روشهای مدرن طراحی نسبت به روش سنتی (تراشکاری و خطکشی دستی) به دلیل دقت بالاتر و امکان شبیهسازی پیشرفته، برای ساخت قالبهای پیچیده ضروریتر هستند.
خنککاری و روانکاری
سیستم خنککاری قالب باید به طور مداوم دمای سطح قالب را کنترل کند. در برخی موارد برای اکستروژنهای با کیفیت بالا، از نیتروژن مایع برای خنککاری استفاده میشود تا از تشکیل اکسید جلوگیری شده و عمر مفید قالب افزایش یابد. این کنترل دقیق دما و فرآیندهای ساخت (مانند استفاده از فولادهای خاص) مستقیماً با توان تحمل و استقامت قالب و در نتیجه هزینه تولید آن مرتبط است. در نهایت، باید توجه داشت که ابعاد قالب نیز تأثیرگذار است؛ قالبهای بزرگتر، که با قطر دایره احاطهکننده پروفیل اندازهگیری میشوند، به دلیل زمان ساخت طولانیتر و مواد مصرفی بیشتر، هزینه تولید بالاتری دارند.

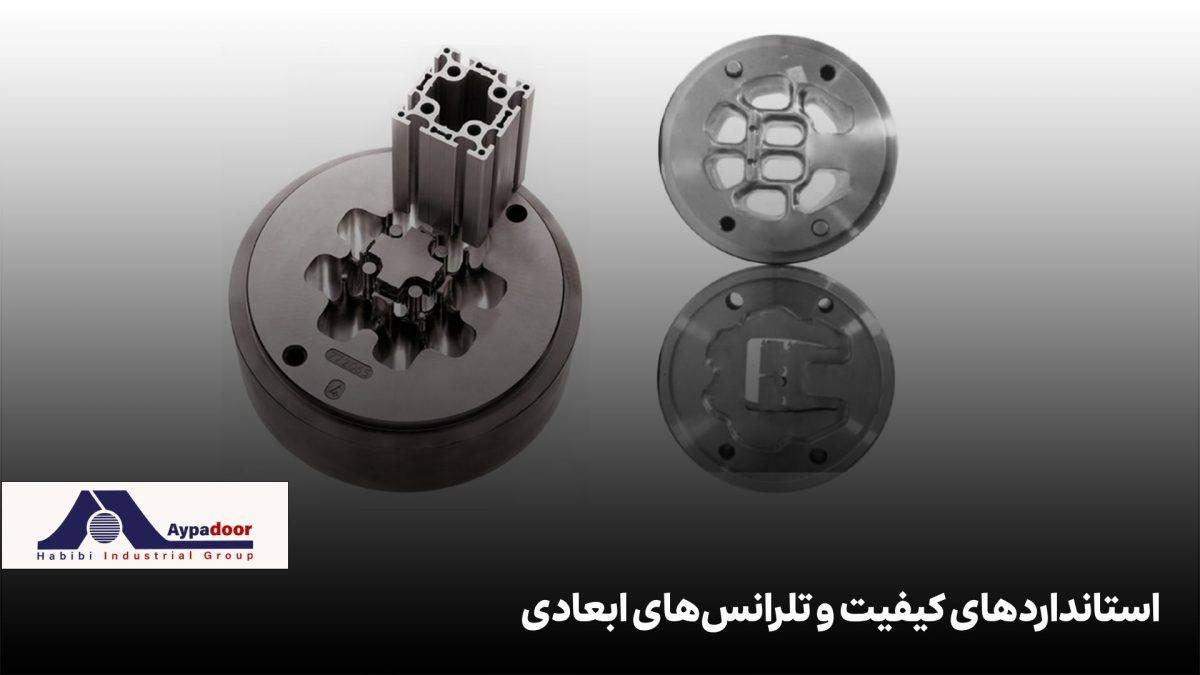

استانداردهای کیفیت و تلرانسهای ابعادی(QC)
تلرانس اکستروژن، به عنوان معیار اصلی کنترل کیفیت، نشاندهنده حداکثر انحراف مجاز بین ابعاد واقعی پروفیل تولید شده و ابعاد اسمی مورد نظر طراح است. توانایی یک تولیدکننده در حفظ تلرانسهای سختگیرانه، مستقیماً میزان دقت فرآیند، کیفیت قالب، و کنترل دما و سرعت اکستروژن را منعکس میکند. این تلرانسها توسط نهادهای بینالمللی مانند انجمن آلومینیوم (Aluminum Association) و موسسه استاندارد ملی آمریکا (ANSI) تعریف و منتشر شدهاند. استاندارد ASTM B221 به طور خاص، به عنوان یک مرجع فنی مهم، مشخصات فنی میلهها، سیمها و پروفیلهای اکسترود شده آلومینیومی و آلیاژهای آن را پوشش میدهد.
عوامل متعددی بر میزان تلرانس نهایی تأثیرگذار هستند. از جمله این عوامل میتوان به ضخامت دیواره پروفیل، اندازه کلی مقطع، نوع آلیاژ و شرایط عملیاتی فرآیند اشاره کرد. به عنوان مثال، در فرآیندهایی که نیاز به دقت ابعادی فوقالعاده بالا دارند، مانند قطعات مورد استفاده در صنایع هوافضا، اکستروژن باید در دمای پایین انجام شود. این عملیات با دمای پایین، هرچند کیفیت سطحی و دقت ابعادی را به شدت افزایش میدهد، اما مستلزم اعمال فشار بسیار زیاد است که به نوبه خود، هزینههای تولید را به دلیل مصرف انرژی و نیاز به تجهیزات قویتر، افزایش میدهد. این موضوع یک رابطه معکوس بین سهولت تولید و دقت نهایی برقرار میکند.
انواع تلرانسهای کلیدی در پروفیل آلومینیوم
در کنترل کیفیت پروفیلهای آلومینیومی، سه نوع تلرانس اصلی وجود دارد که برای تضمین عملکرد سازهای و مونتاژ قطعات حیاتی هستند.
تلرانس زاویهای (Angular Tolerance)
این تلرانس میزان انحراف مجاز در زوایای مقطع پروفیل را مشخص میکند. به عنوان مثال، در یک نبشی یا قوطی، انحراف از ۹۰ درجه یا زوایای طراحی شده معمولاً بین1 تا ۲ درجه کمتر یا بیشتر محدود میشود. کنترل دقیق تلرانس زاویهای در پروفیلهایی که باید به صورت دقیق با قطعات دیگر مونتاژ شوند (مانند قابهای پنجره ماژولار یا سازههای آلومینیومی)، اهمیت فوقالعادهای دارد.
تلرانس صافی سطح (Flatness Tolerance)
این معیار، حداکثر میزان خمیدگی یا انحراف از یک سطح صاف را در مقاطع تخت یا نیمهتخت تعیین میکند. این تلرانس معمولاً به صورت یک مقدار انحراف بر واحد طول یا عرض بیان میشود. حفظ صافی سطح، به ویژه در تولید هیتسینکها یا پروفیلهایی که نقش هدایتگر دارند و باید کاملاً بر روی یک سطح دیگر مماس شوند، بسیار مهم است.
تلرانس پیچیدگی (Twist Tolerance)
پیچیدگی یا تاب برداشتن پروفیل، میزان چرخش مجاز در طول پروفیل را نشان میدهد. پیچیدگیها عمدتاً در اثر تنشهای ناهمگون در حین فرآیند اکستروژن و خنککاری ایجاد میشوند. خوشبختانه، عملیات کشش (استرچینگ) که پس از خنکسازی انجام میشود، به طور خاص برای حذف تنشهای داخلی و رفع این پیچشهای احتمالی طراحی شده است تا پروفیل در تلرانسهای مجاز قرار گیرد. در نهایت، محبوبیت آلیاژهایی مانند ۶۰۶۳ برای اشکال پیچیده، ناشی از این است که این آلیاژها فرمپذیری بهتری در دمای مرجع فراهم میکنند و به همین دلیل حفظ تلرانسهای مورد نیاز در آنها آسانتر است.

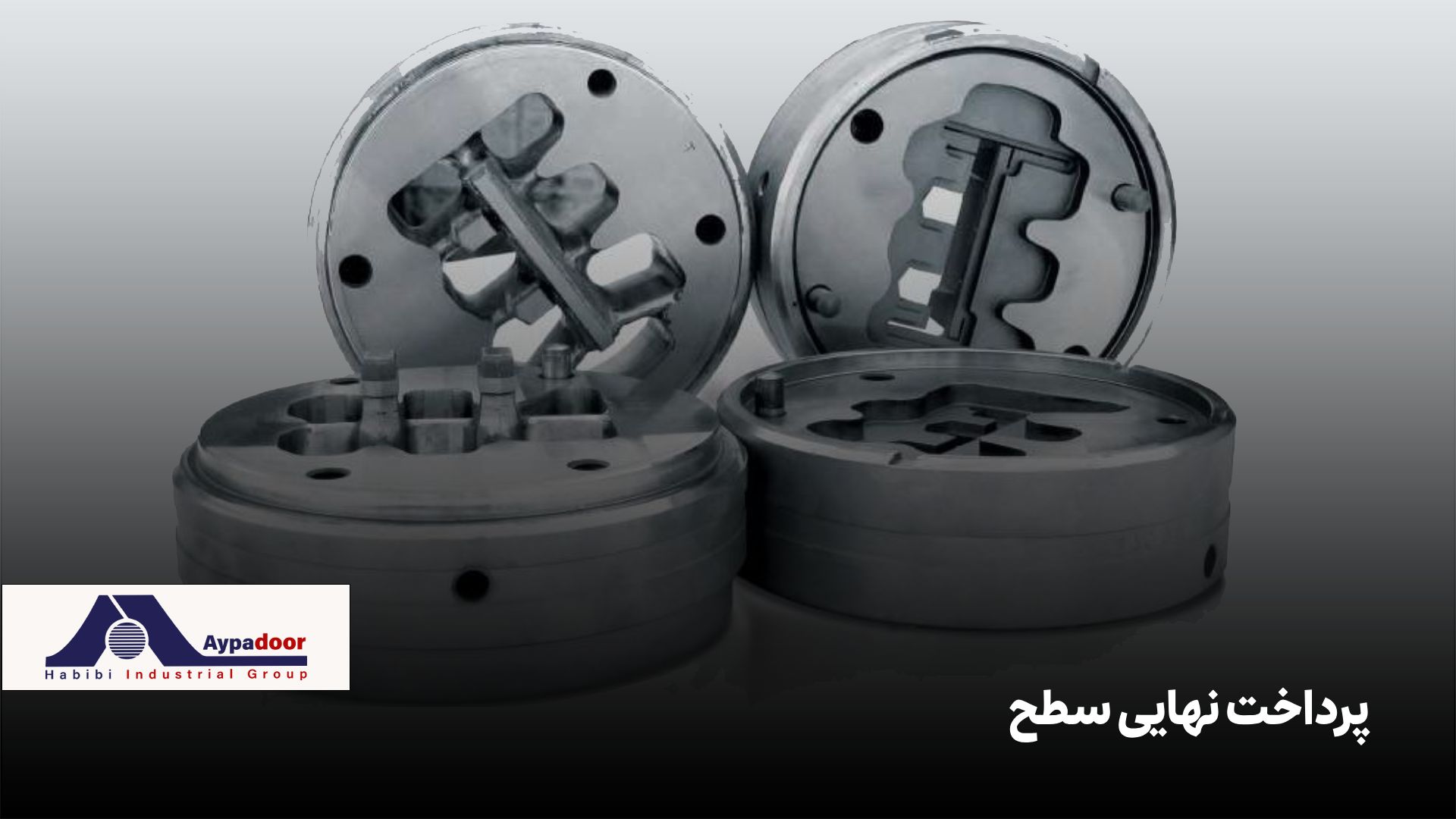

پرداخت نهایی سطح عامل زیبایی، دوام و مقاومت
پس از اینکه فرآیندهای مکانیکی اکستروژن، برش، کشش و عملیات حرارتی به اتمام رسیدند، پروفیلهای آلومینیومی به مرحله پرداخت نهایی سطح منتقل میشوند. این مرحله نه تنها برای ارتقای زیبایی ظاهری پروفیل ضروری است، بلکه حداکثرسازی مقاومت آلومینیوم در برابر عوامل محیطی، به ویژه خوردگی و سایش، و افزایش طول عمر محصول را دنبال میکند. آلومینیوم به طور طبیعی با تشکیل یک لایه اکسیدی نازک در برابر خوردگی مقاوم است، اما پرداخت نهایی این لایه محافظ را تقویت یا جایگزین میکند.
دو روش اصلی برای پرداخت نهایی اکستروژن آلومینیوم وجود دارد:
آنودایزینگ (Anodizing)
این یک فرآیند الکتروشیمیایی است که در آن پروفیل آلومینیومی در یک حمام الکترولیتی قرار میگیرد تا یک لایه اکسیدی ضخیم و سخت روی سطح آن ایجاد شود. این فرآیند لایه محافظ اکسیدی طبیعی آلومینیوم را به شکلی متراکم و بسیار مقاوم تقویت میکند. پروفیلهای آنودایز شده مقاومت بسیار بالایی در برابر خوردگی و سایش دارند که به دوام و طول عمر آنها میافزاید. علاوه بر این، لایه اکسید ایجاد شده به عنوان یک عایق حرارتی عالی عمل میکند، که آنودایزینگ را برای پروفیلهای ساختمانی و کاربردهایی که نیازمند کنترل دما هستند مناسب میسازد. آنودایزینگ همچنین امکان اعمال رنگهای متنوعی را فراهم میکند.
پوشش پودری الکترواستاتیک (Powder Coating)
این روش شامل اسپری کردن الکترواستاتیکی ذرات رنگ خشک پودری و دارای بار الکتریکی مثبت به سمت سطح پروفیل آلومینیوم است که از نظر الکتریکی خنثی است. این بار مخالف باعث میشود ذرات پودر به سطح اکستروژن بچسبند. در مرحله نهایی، پروفیلها وارد کوره پخت میشوند تا حرارت، ذرات پودری را ذوب کرده و یک پوشش یکدست، همگن و بسیار مقاوم در برابر خراشیدگی و رطوبت ایجاد کند. یکی از الزامات کلیدی این فرآیند، تمیز کردن کامل سطح آلومینیوم قبل از پاشش است تا اطمینان حاصل شود که هیچ گرد و غبار یا گریس خارجی بر چسبندگی پودر تأثیر نگذارد. مزیت اصلی پوشش پودری، فرآیند سازگار با محیط زیست آن و امکان بازیابی پودر اضافی برای استفاده مجدد است. گرایش صنعتی به پوشش پودری الکترواستاتیک، به خوبی نشاندهنده تعهد صنعت تولید به اصول پایداری و کاهش ضایعات است.
کاربردهای استراتژیک اکسترود آلومینیوم در صنایع مختلف
پروفیلهای آلومینیوم اکسترود شده به دلیل مجموعهای از خواص استثنایی شامل چگالی پایین، استحکام قابل مهندسی، مقاومت به خوردگی عالی و هدایت حرارتی و الکتریکی بالا، به یکی از مواد اصلی و استراتژیک در صنایع مدرن تبدیل شدهاند. فرآیند اکستروژن انعطافپذیری فوقالعادهای در طراحی هندسی ایجاد میکند که به مهندسان اجازه میدهد تا پروفیلهایی با ضخامتهای دیواره متفاوت و تقویت داخلی در همان مقطع ایجاد کنند تا استحکام لازم برای کاربردهای سازهای تأمین شود.
حمل و نقل (Transportation)
در صنعت حمل و نقل، که کاهش وزن به منظور صرفهجویی در مصرف سوخت و افزایش راندمان عملیاتی، اولویت است، آلومینیوم اکسترود شده نقشی بیبدیل ایفا میکند. این پروفیلها به طور گسترده در ساخت قطعات شاسی، بدنه و سازههای داخلی هواپیماها، اتومبیلها و شناورهای دریایی به کار میروند. به دلیل فرآیند اکستروژن، میتوان قطعات سبک و در عین حال مستحکم تولید کرد که نیازهای ایمنی و سازهای سختگیرانه این صنایع را برآورده سازد. استفاده از آلیاژهایی مانند ۶۰۶۱ در بدنه خودروها، نمونه بارز این کاربرد است.
صنایع الکترونیک و زیرساخت توزیع برق
آلومینیوم اکسترود شده، به دلیل هدایت حرارتی عالی، در صنعت الکترونیک یک ماده کلیدی برای مدیریت دما است. هیتسینکها که وظیفه دفع حرارت از قطعات الکترونیکی حساس مانند CPUها یا محفظههای موتور را بر عهده دارند، اغلب از آلیاژ ۶۰۶۳ اکسترود میشوند. قابلیت اکستروژن در ایجاد مقاطع پیچیده با پرههای متعدد، حداکثر سطح مقطع را برای تبادل حرارت فراهم میآورد. علاوه بر این، در شاسی و زیرساختهای تجهیزات الکترونیکی صنعتی، مانند تابلوهای برق و سیستمهای کنترل، پروفیلهای آلومینیومی به دلیل استحکام بالا، مقاومت در برابر لرزش و شوک، و همچنین مقاومت به خوردگی استفاده میشوند.
ساختمانسازی و زیرساخت
در معماری مدرن، پروفیلهای آلومینیوم در ساخت در و پنجره، نمای کرتین وال، لوورها و هندریلها به کار میروند. مقاومت ذاتی آلومینیوم به خوردگی و همچنین امکان پرداخت نهایی با کیفیت بالا باعث افزایش دوام و زیبایی این سازهها میشود. خاصیت سبکی آلومینیوم نیز، فرآیند نصب در ارتفاع و حمل و نقل مصالح را تسهیل میبخشد.
عوامل کلیدی مؤثر بر قیمت اکسترود آلومینیوم
قیمت نهایی پروفیل اکسترود آلومینیوم تحت تأثیر یک شبکه پیچیده از عوامل متغیر، هم در سطح جهانی و هم در سطح فنی فرآیند تولید، قرار میگیرد. درک این عوامل برای خریداران صنعتی و تولیدکنندگان جهت مدیریت زنجیره تأمین و بودجهبندی ضروری است.
هزینه مواد اولیه
قیمت آلومینیوم خام (بیلت) که مستقیماً به نوسانات قیمت در بازارهای جهانی کالا وابسته است، بخش قابل توجهی از کل هزینه تولید را تشکیل میدهد. تغییرات در عرضه و تقاضای جهانی و داخلی نیز مستقیماً بر قیمت بیلت و در نتیجه بر قیمت نهایی اکستروژن تأثیر میگذارد.
رقابت و محیط خارجی
وجود تعداد زیادی از شرکتهای تولید اکستروژن آلومینیوم در بازار منجر به رقابت شدید قیمتی میشود.علاوه بر این، عوامل کلان محیطی مانند تغییر سیاستهای تجاری بینالمللی، مالیاتهای وارداتی، یا حتی بلایای طبیعی میتوانند به طور غیرمنتظرهای بر زنجیره تأمین و هزینه نهایی اثر بگذارند.
هزینههای فنی فرآیند
بخش قابل توجهی از هزینه تحت کنترل تولیدکننده، به مهندسی فرآیند اکستروژن بازمیگردد. در ادامه به تأثیر ویژگیهای فنی بر قیمت تولید اکسترود آلومینیوم میپردازیم.
نوع و پیچیدگی قالب
قالبهای استاندارد (مانند نبشی یا قوطی) که به صورت روتین ساخته میشوند، ارزانترند. اما قالبهای سفارشی که برای اشکال خاص و پیچیده طراحی میشوند، به دلیل نیاز به مهندسی دقیقتر و استفاده از فولاد گرمکار با استقامت بالاتر، گرانتر هستند. پیچیدگی مقطع، به ویژه در میزان تقارن و نسبت زبانه (Tongue Ratio)، ریسک تولید را افزایش داده و در نهایت هزینه قالب را بالا میبرد.
سایز قالب
ابعاد قالب اکستروژن، که با قطر دایره احاطهکننده پروفیل اندازهگیری میشود، بر قیمت تأثیر مستقیم دارد. قالبهای بزرگتر نیازمند زمان ساخت بیشتر و مواد اولیه گرانتر (فولاد) هستند و همچنین فشار بیشتری در حین فرآیند طلب میکنند.
آلیاژ و عملیات حرارتی
انتخاب آلیاژهای خاص (مانند سری ۷۰۰۰ با استحکام بالا) یا الزامات مربوط به عملیات حرارتی، هزینه را افزایش میدهد. برای مثال، تولید در حالت T6 به دلیل فرآیند کنترلی دقیقتر و استفاده از تجهیزات تخصصیتر، هزینه بیشتری نسبت به حالت T5 دارد. همچنین، اگر مشتری تلرانسهای ابعادی بسیار سختگیرانهای (مانند تلرانسهای هوافضا) را درخواست کند، تولیدکننده مجبور است سرعت اکستروژن را کاهش داده و کنترلهای کیفیت را تشدید کند، که این امر هزینه عملیاتی و زمان تولید را افزایش میدهد.
نتیجهگیری
فرآیند اکسترود آلومینیوم، به واسطه تطبیقپذیری بینظیر، توانسته است آلومینیوم را به یک ستون صنعتی در عصر مدرن تبدیل کند. این فرآیند مکانیکی، که در آن بیلت آلومینیوم تحت فشار بالا به پروفیلهای با سطح مقطع دقیق تبدیل میشود، مجموعهای از دانش متالورژیکی، مهندسی قالب و کنترل فرآیند را به هم میآمیزد. در این مسیر، انتخاب دقیق آلیاژهای قابل عملیات حرارتی در کنار اجرای دقیق عملیات حرارتی و حذف تنشهای داخلی، تضمینکننده خواص مکانیکی مورد نیاز در کاربردهای پیشرفته است.
همچنین، دقت در طراحی قالب و حفظ تعادل جریان مواد، از اهمیت حیاتی برخوردار است؛ زیرا این عوامل مستقیماً بر تلرانسهای ابعادی و کیفیت نهایی تأثیر میگذارند.
آینده اکسترود آلومینیوم نشان میدهد که این صنعت به سمت نوآوری در علم مواد و ادغام هوشمند پیش میرود. محققان به دنبال آلیاژهای پیشرفتهتر با نسبت استحکام به وزن بالاتر هستند. علاوه بر این، در آینده، پروفیلهای آلومینیومی سفارشی به طور فزایندهای با حسگرها و اتصالات هوشمند یکپارچه خواهند شد تا انعطافپذیری و کارایی سیستمهای معماری و مهندسی را بهبود بخشند. با توجه به قابلیت بازیافت ۱۰۰ درصدی آلومینیوم این فلز و فرآیند اکستروژن آن، نقشی اساسی در تأمین اهداف پایداری و ساختمانهای سبز آینده ایفا خواهند کرد.
سؤالات متداول
تفاوت اصلی بین آلیاژ ۶۰۶۱ و ۶۰۶۳ در چیست؟
آلیاژ ۶۰۶۳ به دلیل فرمپذیری عالی و کیفیت سطح بالا، برای اشکال پیچیده، هیتسینکها و کاربردهای معماری با پرداخت آنودایزینگ مناسب است. در حالی که ۶۰۶۱ سختی و استحکام بالاتری داشته و برای کاربردهای سازهای سنگین مانند قطعات شاسی به کار میرود.
چگونه میتوان عمر قالب اکستروژن را به حداکثر رساند؟
افزایش طول عمر قالب از طریق استفاده از فولاد گرمکار با کیفیت، طراحی متعادل جریان مواد و کنترل دقیق دما و سرعت اکستروژن برای کاهش سایش سطح قالب، ممکن میشود.
چرا فرآیند کشش (Stretching) پس از اکستروژن ضروری است؟
عملیات کشش پس از خنکسازی، تنشهای داخلی ناشی از فرآیند اکستروژن را آزاد کرده، هرگونه پیچش در پروفیل را رفع مینماید و با ردیف کردن ساختار مولکولی، سختی و استحکام نهایی پروفیل را افزایش میدهد.
